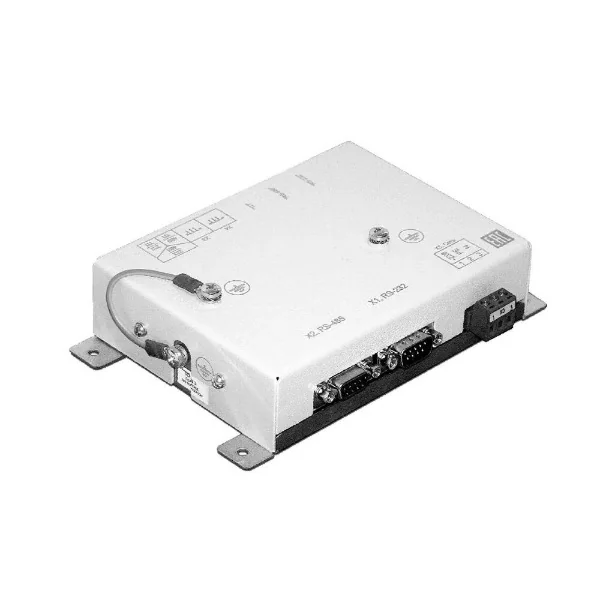

Блок сопряжения Топаз-119-5М — электронное устройство для согласования линий связи, построенных на интерфейсах RS-485 и RS-232.
Назначение
Блок применяется для подключения устройств с разными интерфейсами связи друг к другу. В типовом сценарии Топаз-119-5М используют при подключении отсчётного устройства Топаз-106К к персональному компьютеру с COM-портом RS-232 и поддержкой универсального протокола обмена данными.
Устройство востребовано при настройке, обслуживании и интеграции оборудования АЗС, где требуется связать оборудование с интерфейсом RS-485 с компьютером или системой управления, работающей через RS-232.
Область применения
- топливораздаточные колонки и электронные устройства Топаз;
- подключение отсчётных устройств Топаз-106К к персональному компьютеру;
- сервисная настройка и диагностика оборудования АЗС;
- линии связи на базе интерфейсов RS-485 и RS-232;
- объекты, где используется универсальный протокол обмена данными.
Особенности
- согласование интерфейсов RS-485 и RS-232;
- поддержка подключения устройств с разными интерфейсами связи;
- гальваническая развязка интерфейсов RS-485 и RS-232 на оптронах;
- индикация обмена данными по RS-232 и RS-485;
- питание от сети переменного тока 187–242 В;
- установка дополнительных резисторов для согласования линии RS-485 при необходимости.
Технические характеристики
| Параметр | Значение |
| Модель | Топаз-119-5М |
| Бренд | Топаз |
| Тип изделия | блок сопряжения интерфейсов |
| Назначение | согласование линий связи RS-485 и RS-232 |
| Интерфейсы | RS-485, RS-232 |
| Максимальная нагрузочная способность RS-485 | 20 абонентов |
| Время переключения направления RS-232 → RS-485 и обратно | не более 50 мкс |
| Напряжение питающей сети | 187–242 В |
| Частота питающей сети | 48–62 Гц |
| Потребляемая мощность | не более 5 ВА |
| Температура окружающей среды | от +5 до +45 °C |
| Относительная влажность воздуха | до 75% при +30 °C |
| Атмосферное давление | 86–106,7 кПа |
| Масса | не более 0,8 кг |
| Обозначение ТУ | ДСМК.420600.001 ТУ |
| Внутренний код | 1022 |
Подключение и работа
Интерфейс RS-232 подключается к разъёму X1, а интерфейс RS-485 — к разъёму X2. Подключение к питающей сети выполняется через разъём X5.
Для нормальной работы защиты интерфейса RS-485 блок должен быть надёжно заземлён. При размещении устройства на конце линии или при проблемах со связью допускается установка согласующего резистора 120 Ом и дополнительных подтягивающих резисторов по схеме подключения.
Подбор и совместимость
При подборе Топаз-119-5М важно сверить интерфейсы подключаемого оборудования, наличие COM-порта RS-232 на компьютере или системе управления, требования к линии RS-485, количество абонентов и длину кабельной линии.
Блок выбирают для задач, где требуется согласовать оборудование с интерфейсом RS-485 с устройством или компьютером, работающим через RS-232, без замены существующей схемы связи.
