Описание
Азотный узел для межстенного пространства резервуаров — узел заполнения и контроля давления инертного газа в межстенном пространстве двухстенных резервуаров для нефтепродуктов.
Назначение
Азотный узел устанавливается на линию межстенного пространства резервуара и применяется для заполнения полости азотом, а также для контроля давления во время эксплуатации резервуарного оборудования.
Использование инертного газа в межстенном пространстве помогает контролировать состояние двухстенной конструкции и поддерживать заданные параметры давления между стенками резервуара.
Область применения
- двухстенные резервуары для нефтепродуктов;
- резервуары АЗС и ведомственных топливных объектов;
- ёмкости для хранения светлых нефтепродуктов;
- линии контроля межстенного пространства;
- объекты, где требуется заполнение межстенного пространства инертным газом.
Конструкция

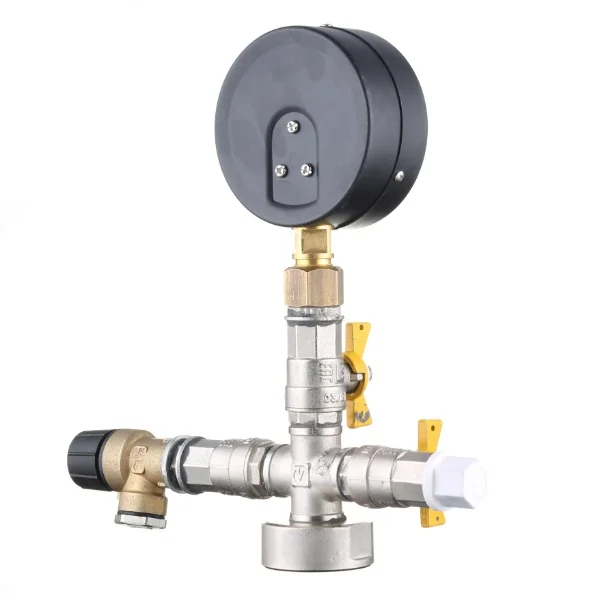

Азотный узел имеет разборную конструкцию и комплектуется элементами для подключения к линии межстенного пространства, контроля давления и защиты от превышения заданного давления.
- манометр показывающий или электроконтактный;
- шаровые газовые краны;
- регулируемый предохранительный клапан;
- заглушки;
- присоединительная муфта.
Технические характеристики
| Параметр | Значение |
| Тип изделия | азотный узел для межстенного пространства резервуаров |
| Назначение | заполнение и контроль давления азота в межстенном пространстве двухстенного резервуара |
| Рабочая среда | инертный газ |
| Минимальный диаметр прохода | 1/2″ |
| Рабочее давление | 0,015 МПа (+0,005…−0,01) |
| Давление срабатывания клапана | 0,02 МПа |
| Присоединительная резьба | 1 1/2″ |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Температура эксплуатации | от −50 до +50 °C |
| Габаритная длина | не более 200 мм |
| Габаритная высота | не более 300 мм |
| Масса | не более 1,65 кг |
Принцип работы
Через азотный узел межстенное пространство резервуара заполняется инертным газом. Давление контролируется по манометру, а запорная арматура позволяет выполнять операции подключения, отсечения и обслуживания линии.
Предохранительный клапан предназначен для защиты узла и межстенного пространства от превышения заданного давления. При достижении давления срабатывания клапан открывается и сбрасывает избыточное давление.
Подбор и эксплуатация
При подборе азотного узла необходимо учитывать тип резервуара, присоединительную резьбу, рабочее давление, требования к манометру и условия эксплуатации объекта.
Для двухстенных резервуаров на открытых площадках важно учитывать климатическое исполнение и температурный диапазон работы. Узел должен устанавливаться на линию межстенного пространства с соблюдением требований проекта и эксплуатационной документации резервуара.
