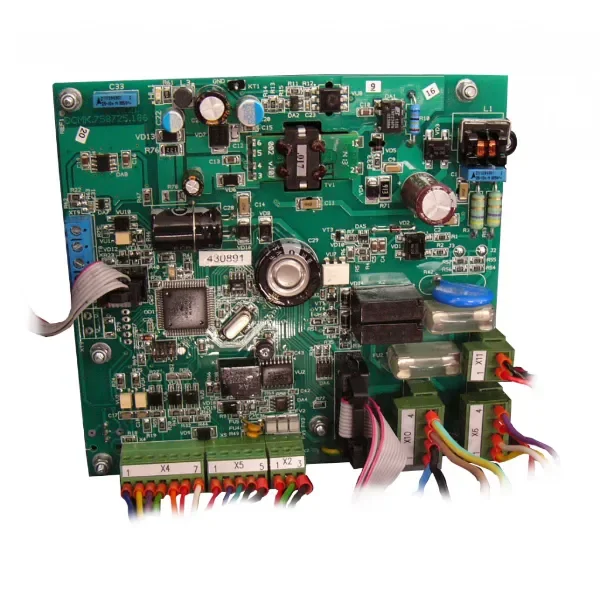

Блок управления Топаз-306БУ5
В наличии Внутренний код: 7235

Блок управления Топаз-306БУ5

Внутренний код 7235
Артикул ДСМК.408844.312
Бренд Топаз
Используйте страницу как карточку подбора: сверяйте характеристики, документацию и совместимость перед покупкой.

Запчасти

Уточняется.

Документация

Описание

Блок управления Топаз-306БУ5 применяется в составе топливораздаточной колонки для управления одним рукавом, подсчета количества отпущенного топлива и вывода информации на подключенное табло.

Назначение

Устройство управляет исполнительными цепями ТРК: клапаном двойного действия, магнитным пускателем и электромеханическим суммарным счетчиком. Блок принимает счетные импульсы, отображает данные отпуска и поддерживает настройку параметров работы колонки.

Режимы управления

  • ручной режим;
  • импульсный неинтерфейсный режим от системы управления;
  • интерфейс RS-485 с протоколом обмена версии 2.0.

Функции

  • подсчет количества отпущенного топлива;
  • отображение информации на индикаторных табло;
  • управление клапаном двойного действия и магнитным пускателем;
  • управление электромеханическим суммарным счетчиком;
  • электронная юстировка управляемой ТРК;
  • настройка кнопками ПУСК/СТОП и через интерфейс системы управления;
  • сохранение параметров и результатов отпуска;
  • звуковое оповещение при нажатии кнопок ПУСК и СТОП.

Основные характеристики

ПараметрЗначение
Модель Топаз-306БУ5
Артикул ДСМК.408844.312
Бренд Топаз
Назначение управление одним рукавом ТРК
Поддерживаемые табло ЖК семиразрядные семисегментные Топаз-160Т-1/7 или светодиодные шестиразрядные Топаз-160-13/6
Интерфейсный режим RS-485, протокол версии 2.0
Температура эксплуатации от -40 до +50 °C
