Измеритель объема RSJ-50
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

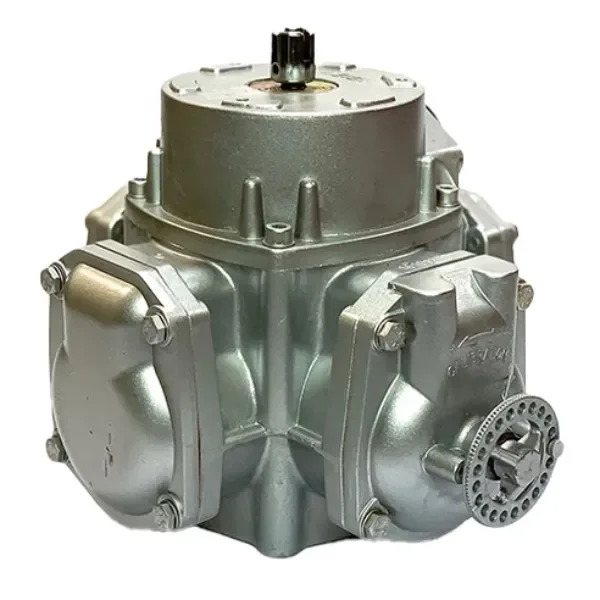

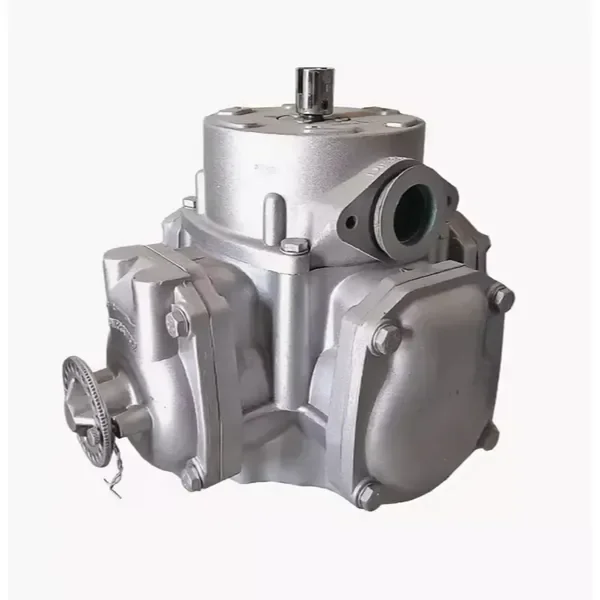

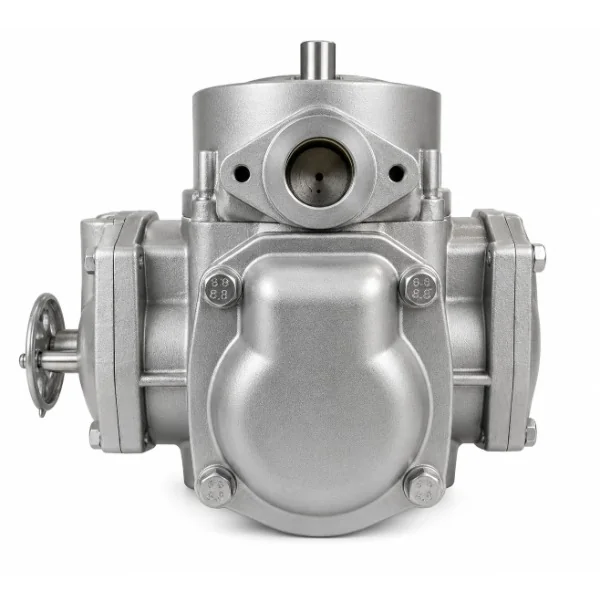

Измеритель объема RSJ-50 — четырехпоршневой объемомер для топливораздаточных колонок. Узел устанавливается в гидравлический отсек ТРК и служит для измерения объема топлива, проходящего через гидравлическую систему колонки.
Область применения
RSJ-50 применяется в составе топливораздаточных колонок Топаз, Шельф, КВАНТ и совместимых ТРК. Измеритель используется в гидравлической системе колонки для учета проходящего топлива и передачи вращения на генератор импульсов.
Модель подходит для ремонта, обслуживания и восстановления узла учета топлива на действующих заправочных колонках. При замене важно сверить исполнение измерителя, присоединительные размеры и совместимость с конкретной моделью ТРК.
Преимущества
- четырехпоршневая конструкция дозирующего устройства;
- номинальный объем 0,5 л за один оборот вала;
- диапазон расхода топлива от 5 до 100 л/мин;
- класс точности не более 0,25%;
- работа в гидравлической системе ТРК при давлении 0,12–0,3 МПа;
- корпус из алюминиевого сплава;
- муфта для подключения к генератору импульсов.
Технические характеристики
| Параметр | Значение |
| Наименование | Измеритель объема RSJ-50 |
| Артикул | RSJ-50 |
| Бренд | Топаз |
| Тип оборудования | измеритель объема топлива для ТРК |
| Назначение | измерение объема топлива, проходящего через гидравлическую систему топливораздаточной колонки |
| Конструкция | четырехпоршневое дозировочное устройство |
| Номинальный объем за один оборот вала | 0,5 л |
| Класс точности | не более 0,25% |
| Максимально допустимое регулируемое отклонение объема от номинального значения |
± от 126 до 168 мл |
| Минимальная скорость прохождения топлива | 5 л/мин |
| Максимальная скорость прохождения топлива | 100 л/мин |
| Рабочее давление | 0,12–0,3 МПа |
| Температура эксплуатации | от −40 до +50 °C |
| Масса | не более 5 кг |
| Корпус | алюминиевый сплав АК7ч |
Конструкция и принцип работы
RSJ-50 представляет собой четырехпоршневое дозировочное устройство. Внутри корпуса расположены четыре мерных цилиндра с поршнями, которые работают за счет напора топлива, создаваемого внешним насосом.
При прохождении топлива через измеритель поршни совершают возвратно-поступательное движение и вращают вертикальный коленчатый вал. Вращение вала передается на генератор импульсов, после чего данные поступают на отсчетное устройство ТРК.
Комплектация
- измеритель объема топлива RSJ-50 — 1 шт.;
- уплотнительное кольцо ИО50-09 — 1 шт.;
- руководство по эксплуатации — 1 экз.
Применение и подбор
При подборе RSJ-50 необходимо сверить модель топливораздаточной колонки, присоединительные размеры, схему установки в гидравлическом отсеке и подключение к генератору импульсов.
После установки измеритель должен обслуживаться совместно с проверкой ТРК по регламенту оборудования. Разборку и ремонт выполняют только после полного слива топлива из гидравлической системы колонки.
