Устройство индикации Топаз-156М3-01 БК
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

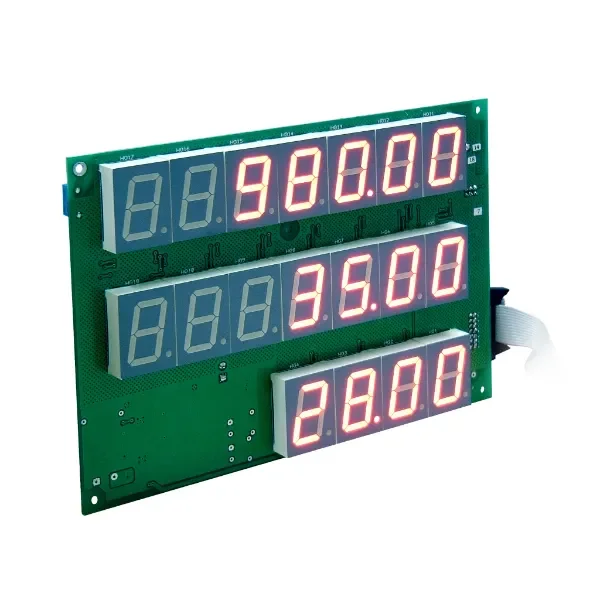

Устройство индикации Топаз-156М3-01 БК — бескорпусный электронный модуль для отображения параметров отпуска топлива на топливораздаточной колонке. Устройство выводит информацию о цене топлива, количестве выданного продукта и итоговой стоимости и работает под управлением электронного блока ТРК.
Назначение
Топаз-156М3-01 БК применяется в составе топливораздаточных колонок в качестве индикаторного табло. Управление устройством выполняется от блоков управления серии Топаз-306БУ.
Модуль устанавливается внутри корпуса ТРК и используется для отображения основных параметров текущего отпуска топлива и служебной информации.
Основные функции
- отображение количества отпущенного топлива;
- индикация цены одного литра;
- отображение итоговой стоимости заправки;
- индикация заданной дозы до начала отпуска;
- вывод служебной информации по команде блока управления;
- отображение суммарного счетчика рукава;
- вывод сетевого адреса, режима работы и ID рукава;
- индикация кодов ошибок блока управления;
- тестовый режим проверки всех сегментов;
- сохранение данных после отключения электропитания.
Технические характеристики
| Параметр | Значение |
| Модель | Топаз-156М3-01 БК |
| Артикул | ДСМК.408842.105-01 |
| Тип изделия | бескорпусное устройство индикации ТРК |
| Тип индикации | семисегментные светодиодные индикаторы красного свечения |
| Количество индикаторов | 18 |
| Высота знака | 25 мм |
| Дальность считывания | не менее 4 м |
| Верхний предел показаний разового учета | 990,00 л |
| Верхний предел показаний цены | 99,99 руб. |
| Верхний предел показаний стоимости | 98 990,10 руб. |
| Напряжение питания | 5,2 ± 0,2 В постоянного тока |
| Потребляемый ток | не более 1,2 А |
| Рабочая температура | от −40 до +50 °C |
| Относительная влажность | от 30 до 100 % при +25 °C |
| Масса | не более 1,2 кг |
| Средний срок службы | 12 лет |
Совместимость
Топаз-156М3-01 БК работает с блоками управления серии Топаз-306БУ. В зависимости от исполнения ТРК модуль применяется совместно с Топаз-306БУ6, Топаз-306БУ7, Топаз-306БУ8 и другими совместимыми блоками этой серии.
Перед заменой необходимо сверить модель блока управления, обозначение ДСМК.408842.105-01 и электрическую схему конкретной топливораздаточной колонки.
Сохранение информации
После отключения питания устройство сохраняет информацию не менее 18 часов. Показание количества выданного топлива продолжает отображаться в режиме пониженной яркости не менее 6 минут.
В этом режиме индикаторы работают циклически: 1 секунда свечения и 5 секунд паузы, что позволяет увидеть данные последнего отпуска после обесточивания ТРК.
Принцип работы
Расчет количества и стоимости топлива выполняет блок управления ТРК. Данные передаются в Топаз-156М3-01 БК по информационному каналу, после чего микропроцессор устройства управляет светодиодными индикаторами.
При включении питания выполняется проверка сегментов, а в рабочем режиме на табло отображаются данные текущего отпуска и служебная информация, поступающая от блока управления.
Подбор и замена
При заказе рекомендуется сверить обозначение Топаз-156М3-01 БК, артикул ДСМК.408842.105-01, модель установленного блока управления и исполнение ТРК. Модуль является бескорпусным и устанавливается непосредственно в блок индикации колонки.
