Описание

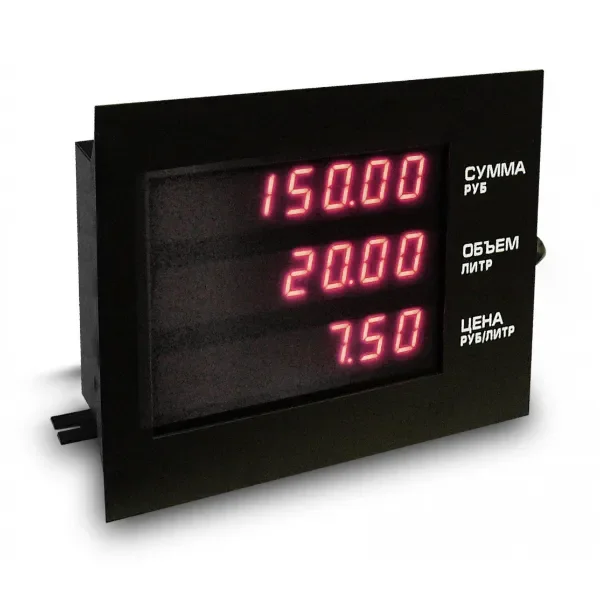

Модуль индикации Топаз-160 СДИ — дополнительное светодиодное табло для топливораздаточных и газонаполнительных колонок. Устройство дублирует информацию отсчетного устройства и отображает количество отпущенного топлива, цену, итоговую стоимость и служебные параметры работы колонки.
Назначение
Топаз-160 СДИ применяется в составе ТРК и ГНК в качестве дополнительного индикаторного табло. Модуль получает данные от отсчетного устройства или блока управления и выводит их на собственную трехстрочную светодиодную индикацию.
По документации производителя модуль работает совместно с отсчетными устройствами серии Топаз-106К1М и блоками управления серии Топаз-106К2-2МР.
Основные функции
- дублирование информации основного отсчетного устройства;
- индикация количества отпущенного топлива;
- отображение цены одного литра;
- отображение итоговой стоимости отпуска;
- индикация заданной дозы до начала заправки;
- отображение режима «до полного бака»;
- индикация номера рукава, сетевого адреса, режима работы и ID;
- отображение суммарного счетчика;
- вывод кодов ошибок отсчетного устройства;
- тестовый режим проверки всех сегментов индикации.
Технические характеристики
| Параметр | Значение |
| Модель | Топаз-160 СДИ |
| Артикул | ДСМК.408842.103 |
| Тип изделия | модуль индикации для ТРК и ГНК |
| Назначение | дополнительное табло |
| Тип индикации | светодиодная, красного свечения |
| Количество индикаторов | 21 |
| Количество строк | 3 |
| Высота знака | 25,4 мм |
| Дальность считывания | не менее 4 м |
| Верхний предел показаний количества | 990,00 л |
| Верхний предел показаний цены | 99,99 руб. |
| Верхний предел показаний стоимости | 98 990,10 руб. |
| Напряжение питания | 187–242 В |
| Частота сети | 49–61 Гц |
| Потребляемый ток | 0,15 А |
| Потребляемая мощность | не более 22 В·А |
| Рабочая температура | от −40 до +50 °C |
| Относительная влажность | от 30 до 100 % при +25 °C |
| Масса | не более 5 кг |
| Средний срок службы | 12 лет |
Совместимость
Топаз-160 СДИ управляется отсчетными устройствами серии Топаз-106К1М либо блоками управления серии Топаз-106К2-2МР.
Модуль применяется, в частности, как дополнительное табло с Топаз-106К1М МРК и Топаз-106К1М ГАЗ. Перед заменой необходимо сверить модель основного отсчетного устройства и схему подключения конкретной колонки.
Индикация
На плате индикации установлено 21 семисегментное светодиодное устройство красного свечения. Индикаторы сгруппированы в три строки и имеют высоту знака 25,4 мм.
Заводская документация указывает дальность считывания не менее 4 метров.
Принцип работы
Топаз-160 СДИ самостоятельно не рассчитывает объем или стоимость отпуска. Все необходимые данные формирует отсчетное устройство или блок управления, после чего модуль получает их по информационной линии и дублирует на своем табло.
При включении питания устройство автоматически начинает отображать информацию, поступающую от основного блока.
Служебная информация
Помимо цены, количества и стоимости, модуль может отображать номер рукава, сетевой адрес, режим работы, ID рукава, показания суммарных счетчиков и коды ошибок.
Для проверки работоспособности предусмотрен тестовый режим, при котором через разряды последовательно проходят цифры от 0 до 9, после чего включаются все сегменты и десятичные точки.
Подбор и замена
При заказе рекомендуется сверить обозначение Топаз-160 СДИ, артикул ДСМК.408842.103 и модель основного отсчетного устройства или блока управления.
Топаз-160 СДИ не следует путать с модулями Топаз-160Т, Топаз-160-11 и другими исполнениями серии, которые имеют другое назначение и электрические характеристики.
