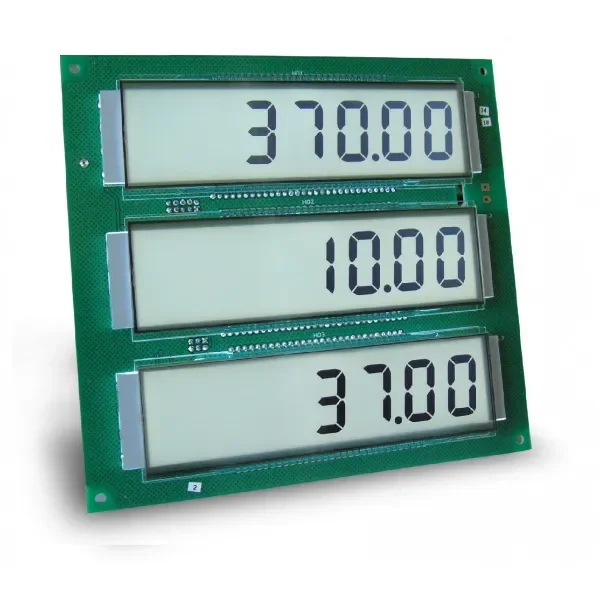

Модуль индикации Топаз-160Т-3/21 — бескорпусный жидкокристаллический модуль для отображения параметров отпуска топлива на топливораздаточной колонке. Устройство получает данные от блока управления ТРК и выводит информацию о количестве, цене и стоимости топлива на трехстрочный ЖКИ с белой светодиодной подсветкой.
Назначение
Топаз-160Т-3/21 предназначен для установки внутри топливораздаточной колонки и используется в качестве основного или дополнительного информационного табло в зависимости от конфигурации электронной системы ТРК.
По документации производителя модуль работает с блоками управления серии Топаз-306БУ и Топаз-106К2-2МР ЖКД.
Основные особенности
- жидкокристаллическая цифровая индикация;
- 3 строки по 7 разрядов;
- семисегментные символы с дополнительной десятичной точкой;
- высота цифр 25,4 мм;
- белая торцевая светодиодная подсветка каждой строки;
- питание непосредственно от блока управления ТРК;
- низкое энергопотребление;
- возможность параллельного подключения двух модулей к одному выходу совместимого блока управления.
Технические характеристики
| Параметр | Значение |
| Модель | Топаз-160Т-3/21 |
| Артикул | ДСМК.305432.045 |
| Тип изделия | бескорпусный модуль индикации ТРК |
| Тип индикаторов | жидкокристаллические |
| Количество строк | 3 |
| Количество разрядов | 7 в каждой строке |
| Высота цифр | 25,4 мм |
| Подсветка | торцевая светодиодная, белого цвета |
| Напряжение питания цепи VCC3 | 6 В ±5 % |
| Напряжение питания цепи 5V2 | 5 В ±5 % |
| Потребляемый ток по VCC3 | не более 15 мА |
| Потребляемый ток по 5V2 | не более 100 мА |
| Потребляемая мощность | не более 0,7 Вт |
| Масса | не более 0,4 кг |
| Рабочая температура по актуальному РЭ | от −40 до +50 °C |
| Относительная влажность | от 30 до 100 % при +25 °C |
Совместимость
Топаз-160Т-3/21 предназначен для работы с блоками управления серии Топаз-306БУ и блоками Топаз-106К2-2МР ЖКД.
Модуль применяется, в частности, совместно с Топаз-306БУ2, Топаз-306БУ6, Топаз-306БУ7, Топаз-306БУ8 и другими блоками, в документации которых предусмотрено подключение ЖКИ Топаз-160Т-3/21.
Принцип работы
Расчет количества, цены и стоимости отпуска выполняет блок управления ТРК. Полученные данные передаются в модуль индикации, где микропроцессор управляет тремя ЖКИ и их подсветкой.
После включения блока управления модуль автоматически начинает отображать поступающую информацию. Отдельного сетевого источника питания для Топаз-160Т-3/21 не требуется.
Подключение
Электрическое подключение выполняется по схеме соответствующего блока управления. Производитель допускает параллельное подключение двух модулей Топаз-160Т-3/21 к одному выходу блока управления с использованием предусмотренного соединительного кабеля.
Сохранение индикации
После отключения питания блока управления подсветка выключается, а процессор модуля переходит в спящий режим. Последняя полученная информация продолжает отображаться на ЖКИ, пока блок управления обеспечивает питание цепи VCC3.
Подбор и замена
При заказе рекомендуется сверить обозначение Топаз-160Т-3/21, артикул ДСМК.305432.045, модель блока управления и тип разъема установленного табло.
Модуль не следует путать с Топаз-306БИ2: оба устройства имеют трехстрочную ЖКИ-индикацию 3×7 и близкие характеристики, однако являются отдельными изделиями с собственными обозначениями и документацией.
