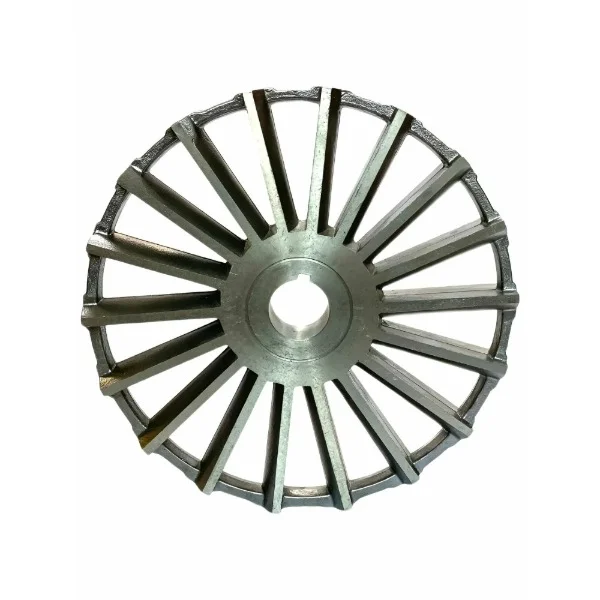

Рабочее колесо СВН-80

Рабочее колесо насоса СВН-80 — основной рабочий элемент самовсасывающего вихревого насоса, предназначенный для передачи энергии перекачиваемой жидкости и создания напора. Деталь устанавливается на вал насоса и применяется при ремонте насосов СВН-80 и электронасосных агрегатов на их базе.

Назначение

Рабочее колесо применяется в самовсасывающих вихревых насосах СВН-80, используемых для перекачивания бензина, керосина, дизельного топлива, воды и других совместимых жидкостей без механических примесей.

Колесо является частью проточной части насоса и работает совместно со всасывающей и напорной секциями.

Принцип работы

Перед запуском корпус насоса заполняют рабочей жидкостью. При вращении вала лопатки рабочего колеса захватывают жидкость и перемещают ее по рабочему каналу в сторону напорной секции.

Вихревая схема позволяет насосу обеспечивать самовсасывание после первоначального заполнения корпуса жидкостью.

Технические характеристики

Материал

В заводском руководстве для насоса СВН-80 в качестве материала рабочего колеса указан алюминиевый сплав АК7 по ГОСТ 1583-93.

Такое исполнение применяется в стандартной проточной части насоса для светлых нефтепродуктов и других совместимых жидкостей.

Установка на вал

Рабочее колесо устанавливается на вал насоса и фиксируется шпонкой. При ремонте необходимо проверить состояние посадочного отверстия колеса, вала и шпоночного соединения.

Износ или повреждение посадочных поверхностей может привести к биению, вибрации и ускоренному износу сопряженных деталей.

Когда требуется замена

• механические повреждения лопаток;
• значительный износ рабочих поверхностей;
• задиры после попадания песка или других абразивных частиц;
• повреждение посадочного отверстия или шпоночного паза;
• повышенная вибрация после проверки подшипников и вала;
• капитальный ремонт насоса СВН-80.

Проверка при ремонте

При замене рабочего колеса рекомендуется одновременно проверить вал, шпонку, подшипники, торцевые уплотнения, всасывающую и напорную секции.

Производитель отдельно запрещает эксплуатацию СВН-80 без фильтра, поскольку попадание песка и других абразивных частиц может вызвать задиры и повреждение рабочего колеса и корпуса насоса.

Подбор

Перед заказом необходимо сверить модель и исполнение насоса, наружный диаметр колеса 200 мм, высоту 40 мм и посадочное отверстие Ø30 мм.

Рабочее колесо СВН-80 не следует путать с вихревым и центробежным колесами насоса СЦЛ-20-24: это детали насосов другой конструкции и они не являются взаимозаменяемыми.
