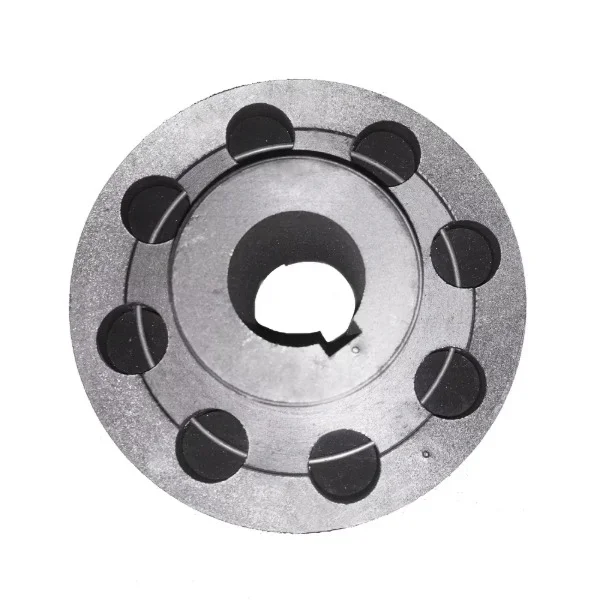

Муфта в сборе к АСВН-80 (стальная)

Муфта в сборе к АСВН-80 стальная — соединительный узел насосного агрегата, предназначенный для передачи крутящего момента от электродвигателя к насосу СВН-80. Муфта устанавливается между валами двигателя и насоса и применяется при сборке, ремонте и восстановлении агрегатов АСВН-80 и 1АСВН-80АМ.

Назначение

Муфта соединяет приводной электродвигатель с валом насоса СВН-80 и обеспечивает передачу вращения рабочему колесу насоса.

Эластичный элемент между полумуфтами снижает влияние небольших монтажных несоосностей и смягчает ударные нагрузки, возникающие при запуске и остановке насосного агрегата.

Состав узла

• полумуфта со стороны насоса СВН-80;
• полумуфта со стороны электродвигателя;
• эластичный соединительный элемент;
• крепежные детали.

Технические характеристики

Принцип работы

Одна полумуфта устанавливается на вал электродвигателя, вторая — на вал насоса СВН-80. Между ними располагается эластичный соединительный элемент.

При включении двигателя крутящий момент через муфту передается на вал насоса и далее на рабочее колесо. Эластичная часть соединения уменьшает ударные нагрузки и допускает небольшие отклонения взаимного положения валов.

Применение в насосном агрегате

Муфта является частью привода агрегата АСВН-80. В стандартной компоновке последовательно располагаются электродвигатель, полумуфта двигателя, эластичная муфта, полумуфта насоса и насос СВН-80.

Для безопасной эксплуатации соединение закрывается защитным кожухом.

Когда требуется замена

• износ посадочных отверстий полумуфт;
• повреждение шпоночного соединения;
• деформация или трещины металлических элементов;
• разрушение эластичного элемента;
• повышенный люфт в соединении;
• ремонт или замена электродвигателя насосного агрегата.

Проверка при ремонте

При замене муфты необходимо проверить состояние валов насоса и электродвигателя, шпонок, посадочных поверхностей и защитного кожуха.

После сборки следует проверить соосность валов. Значительная несоосность повышает нагрузку на муфту, подшипники и вал насоса и может привести к ускоренному износу оборудования.

Подбор

Перед заказом необходимо сверить исполнение насосного агрегата АСВН-80, мощность электродвигателя и диаметры валов с обеих сторон муфты.

Для агрегатов СВН-80 выпускаются стальные, металлические и текстолитовые варианты соединительных муфт. Они могут отличаться конструкцией и посадочными размерами, поэтому одного обозначения насоса для точного подбора недостаточно.
