Торцевое уплотнение насоса СЦЛ-20-24

Торцевое уплотнение насоса СЦЛ-20-24 — механический узел герметизации вращающегося вала двухступенчатого самовсасывающего насоса. Уплотнение препятствует выходу перекачиваемой жидкости из проточной части и применяется при техническом обслуживании и ремонте СЦЛ-20-24.

Назначение

Торцевое уплотнение устанавливается в насосе СЦЛ-20-24 в зоне выхода вала из проточной части. В конструкции насоса используются два торцевых уплотнения.

Узел предназначен для работы при постоянном вращении вала и обеспечивает допустимый уровень герметичности при эксплуатации насоса.

Заводское обозначение

Состав комплекта

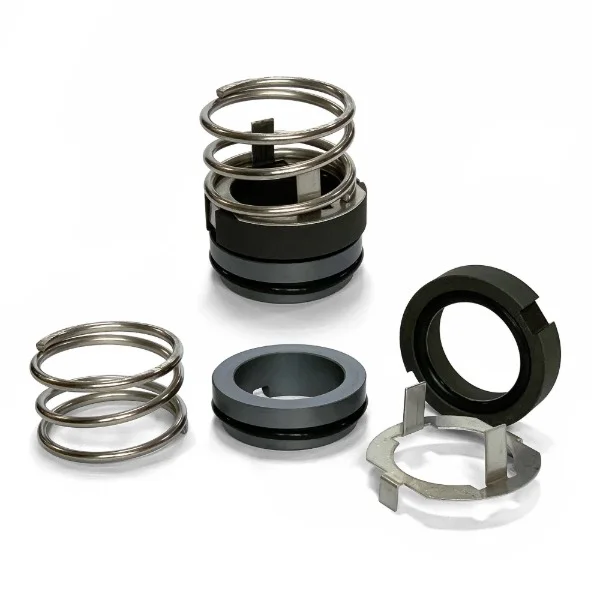

В распространенном исполнении комплект торцевого уплотнения на одну сторону включает:

• вращающееся кольцо;
• неподвижное кольцо;
• два резиновых уплотнительных кольца;
• металлическую манжету;
• упорную пружину;
• штифт.

Фактическую комплектацию конкретной поставки рекомендуется сверять перед заказом, поскольку ремонтные наборы разных производителей могут отличаться.

Принцип работы

Вращающееся кольцо работает совместно с неподвижным кольцом. Пружина обеспечивает необходимое прижатие рабочих поверхностей, а эластомерные элементы герметизируют посадочные соединения.

Между рабочими поверхностями образуется тонкая пленка перекачиваемой жидкости, которая уменьшает трение и участвует в смазке пары трения.

Применение в насосе СЦЛ-20-24

СЦЛ-20-24 представляет собой двухступенчатый самовсасывающий насос с центробежной первой и вихревой второй ступенью. Вал ротора вращается на подшипниковых опорах, а его герметизация выполняется торцевыми уплотнениями.

Для каждого торцевого уплотнения заводской документацией допускается определенная величина утечки. При увеличении утечки свыше допустимого значения узел необходимо разобрать и заменить изношенные элементы.

Когда требуется замена

• увеличение утечки через вал;
• износ рабочих поверхностей колец;
• сколы или трещины графитового элемента;
• повреждение резиновых колец;
• ослабление или повреждение пружины;
• капитальный ремонт насоса СЦЛ-20-24.

Проверка при ремонте

При замене торцевого уплотнения рекомендуется проверить состояние вала, корпуса уплотнения, подшипников, посадочных поверхностей и сопряженных деталей.

Повышенное биение вала, износ подшипников или повреждение посадочных мест может привести к быстрому повторному выходу нового уплотнения из строя.

Подбор

Перед заказом следует сверить модель насоса СЦЛ-20-24 и обозначение уплотнения 385.04.000. Также желательно сравнить конструкцию и комплектацию демонтированного узла с предлагаемой запчастью.

Торцевое уплотнение СЦЛ-20-24 не следует путать с узлом 289.02.000 для насоса СВН-80: это детали разных насосов и они не являются взаимозаменяемыми.
