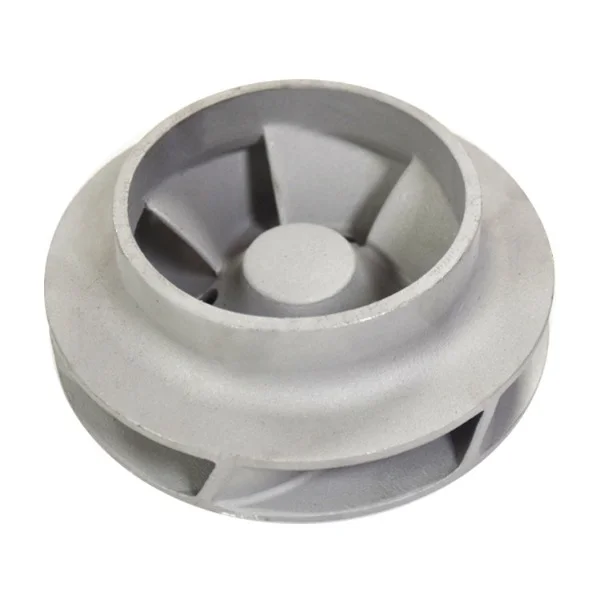

Рабочее колесо к насосу КМН-100

Рабочее колесо насоса КМН 100-80-160 — закрытое центробежное рабочее колесо для ремонта и обслуживания консольного моноблочного насоса КМН, предназначенного для перекачивания нефтепродуктов. Колесо устанавливается непосредственно на вал электродвигателя и преобразует механическую энергию вращения в энергию потока жидкости.

Назначение

Рабочее колесо применяется в центробежном электронасосе КМН 100-80-160. Насос используется для перекачивания светлых нефтепродуктов, технических и этиловых спиртов, а также отдельных продуктов органического синтеза при соблюдении требований производителя к плотности, вязкости и содержанию механических примесей.

Деталь применяется при ремонте проточной части насоса при износе, механическом повреждении или замене штатного рабочего колеса.

Особенности

• закрытая конструкция рабочего колеса;
• применение в одноступенчатом центробежном насосе;
• условный диаметр 160 мм;
• изготовление из коррозионностойкого алюминиевого сплава АК7ч;
• установка непосредственно на вал электродвигателя;
• предназначено для насоса КМН 100-80-160.

Технические характеристики

Работа в составе насоса

Жидкость поступает в центральную часть рабочего колеса через осевой подвод. При вращении закрытого колеса поток перемещается от центра к периферии под действием центробежных сил и далее поступает в корпус насоса.

Рабочее колесо закреплено непосредственно на валу электродвигателя. По документации производителя направление его вращения — по часовой стрелке, если смотреть со стороны электродвигателя.

Материал

По заводскому паспорту рабочее колесо КМН 100-80-160 изготовлено из литейного алюминиевого сплава АК7ч по ГОСТ 1583-93. Из этого же материала выполнены основные элементы проточной части — корпус насоса и подвод.

Применяемые жидкости

Насос КМН 100-80-160 предназначен для светлых нефтепродуктов, технических спиртов и ряда других жидкостей, соответствующих требованиям производителя.

Для штатного насоса указаны кинематическая вязкость не более 20 сСт, плотность 0,71–1,0 г/см³ и содержание твердых включений не более 0,01 % по массе при максимальном размере частиц 0,2 мм.

Когда требуется замена

• износ лопаток и рабочих поверхностей;
• механические повреждения рабочего колеса;
• повреждение посадочной части;
• нарушение балансировки;
• снижение характеристик насоса после проверки остальных узлов;
• капитальный ремонт КМН 100-80-160.

Проверка при ремонте

При замене рабочего колеса рекомендуется проверить состояние вала электродвигателя, крепежа, подвода, корпуса насоса и торцевого уплотнения.

Повреждение колеса может сопровождаться повышенной вибрацией, поэтому после ремонта необходимо убедиться в правильной установке детали и отсутствии биения.

Подбор

Перед заказом необходимо сверить полное обозначение насоса — КМН 100-80-160 — и установленное рабочее колесо. Число 160 в обозначении насоса соответствует условному диаметру рабочего колеса.

Деталь не следует путать с рабочими колесами насосов КМ 100-80-170Е и КМ 65-50-160Е: несмотря на близкие обозначения, это другие насосы и отдельные запасные части.
