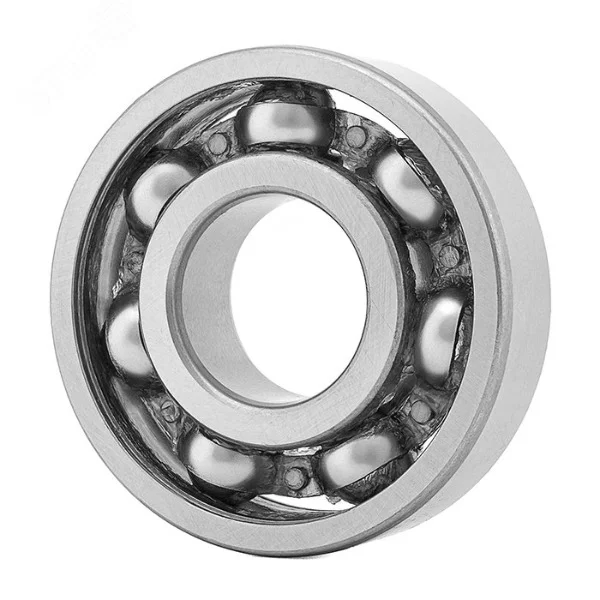

Подшипник 305 на вал насоса СВН-80
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Подшипник 305 на вал насоса СВН-80 — однорядный радиальный шариковый подшипник для опоры вращающегося вала самовсасывающего вихревого насоса. Применяется при ремонте насосов СВН-80 и насосных агрегатов АСВН-80 на их базе.
Назначение
Подшипник 305 воспринимает радиальную нагрузку от вращающегося вала насоса и обеспечивает его стабильное положение относительно корпуса и проточной части.
В конструкции насоса СВН-80 используются два подшипника разных типоразмеров — 206 и 305. Подшипник 305 установлен со стороны глухой крышки подшипникового узла.
Технические характеристики
| Параметр | Значение |
| Обозначение | 305 |
| Международный аналог | 6305 |
| Тип | шариковый радиальный однорядный |
| Внутренний диаметр d | 25 мм |
| Наружный диаметр D | 62 мм |
| Ширина B | 17 мм |
| Ориентировочная масса | 0,23 кг |
| Применение | насос СВН-80, насосные агрегаты АСВН-80 |
Применение в насосе СВН-80
Вал насоса СВН-80 установлен на двух шариковых подшипниках. С одной стороны применяется подшипник 206, с другой — подшипник 305.
Обе опоры обеспечивают правильное положение ротора и рабочего колеса. Их состояние непосредственно влияет на уровень вибрации, биение вала и ресурс торцевых уплотнений.
Когда требуется замена
- повышенный шум подшипникового узла;
- люфт или биение вала;
- нагрев корпуса подшипника;
- вибрация насосного агрегата;
- повреждение дорожек качения или шариков;
- капитальный ремонт насоса СВН-80.
Проверка при ремонте
При замене подшипника 305 рекомендуется проверить состояние второго подшипника 206, вала СВН-80, посадочных мест и крышек подшипникового корпуса.
Повышенный люфт подшипников может привести к биению вала и ускоренному износу торцевых уплотнений, поэтому при ремонте эти узлы желательно оценивать совместно.
Исполнение подшипника
Обозначение 305 определяет основной типоразмер 25×62×17 мм. Конкретное исполнение может отличаться наличием защитных шайб или контактных уплотнений, классом зазора и производителем.
Перед заказом закрытого исполнения 305-2RS, 305-ZZ или аналога 6305 с дополнительными индексами необходимо сверить конструкцию подшипника, установленного в конкретном насосе.
Подбор
Для стандартного СВН-80 необходимо ориентироваться на типоразмер 305 / 6305 с размерами 25×62×17 мм.
Подшипник 305 не следует путать с подшипником 206, который также применяется на валу СВН-80, но имеет другой посадочный размер и устанавливается с противоположной стороны подшипникового узла.
