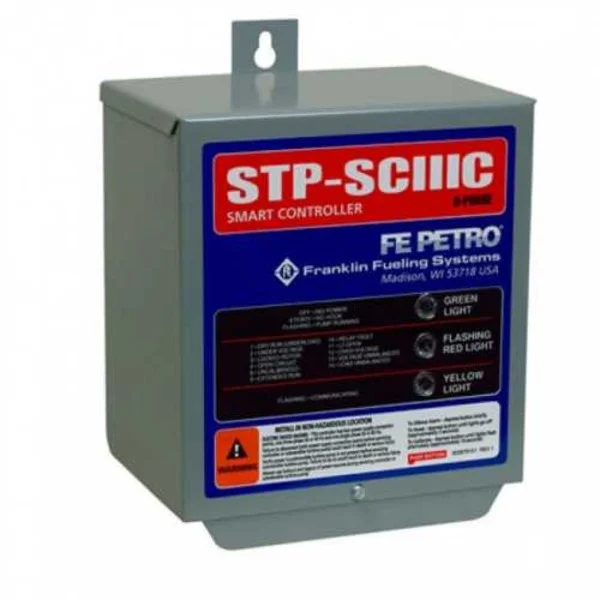

Контроллер Fe Petro STP-SCIIIC

Контроллер FE PETRO STP-SCIIIC — электронный контроллер управления и защиты трехфазных погружных турбинных насосов топливных систем. Устройство заменяет традиционный трехфазный пускатель, контролирует электрические параметры двигателя, диагностирует аварийные режимы и поддерживает обмен данными по интерфейсу RS-485.

Назначение

STP-SCIIIC применяется для управления погружными насосами FE PETRO / Franklin Fueling Systems и совместимыми трехфазными насосами других производителей.

Для европейского исполнения контроллер рассчитан на погружные насосы с трехфазным питанием 380–415 В, 50 Гц. Один контроллер устанавливается на один погружной насос.

Совместимость

По документации производителя STP-SCIIIC совместим с трехфазными погружными насосами FE PETRO мощностью 3 и 5 hp, а в более ранней документации серии также указываются исполнения 3/4, 1,5, 3 и 5 hp.

При замене оборудования стороннего производителя необходимо проверить мощность двигателя, напряжение, схему подключения и параметры управляющего сигнала.

Основные функции

• управление трехфазным погружным насосом;
• замена стандартного трехфазного магнитного пускателя;
• контроль напряжения и тока двигателя;
• защита от пониженного и повышенного напряжения;
• контроль дисбаланса напряжения и тока;
• контроль потери фазы;
• обнаружение заблокированного ротора;
• контроль обрыва электрической цепи;
• контроль неисправности силового реле;
• контроль сухого хода;
• контроль чрезмерно продолжительной работы;
• встроенная защита от импульсных перенапряжений;
• световая и звуковая диагностика неисправностей;
• интерфейс RS-485 для связи и диагностики.

Технические характеристики

Диагностика неисправностей

Контроллер непрерывно контролирует состояние двигателя и электрической сети. При обнаружении аварийного режима система формирует код неисправности, позволяющий сервисному специалисту определить причину остановки.

STP-SCIIIC способен диагностировать сухой ход, чрезмерно длительную работу, повышенное или пониженное напряжение, неисправность реле, дисбаланс тока или напряжения, блокировку ротора, потерю фазы и обрыв цепи.

Световая и звуковая индикация

• постоянный зеленый индикатор — наличие питания;
• мигающий зеленый индикатор — насос работает;
• мигающий красный индикатор — неисправность, число вспышек соответствует коду ошибки;
• мигающий желтый индикатор — обмен данными по RS-485;
• звуковой сигнал — предупреждение оператора об аварии.

Каскадное управление насосами

STP-SCIIIC поддерживает функцию автоматического запуска нескольких погружных насосов, подключенных к общей напорной линии. В такой системе сначала включается ведущий насос, а при увеличении потребления топлива последовательно запускаются дополнительные насосы.

В каскадную систему может быть объединено до 8 насосов. При этом каждый погружной насос должен иметь собственный контроллер STP-SCIIIC.

RS-485

Встроенный порт RS-485 используется для обмена данными и диагностики. Наличие интерфейса позволяет контроллерам взаимодействовать между собой в многопомповой конфигурации и передавать служебную информацию.

Монтаж

Контроллер предназначен для установки вне взрывоопасной зоны. Подключение должно выполняться в соответствии с электрической схемой конкретного исполнения, документацией производителя и требованиями электробезопасности объекта.

Если у двигателя имеются отдельные провода встроенной тепловой защиты, их подключение к STP-SCIIIC необходимо выполнять только в соответствии с заводской схемой. В документации FE PETRO для ряда трехфазных исполнений указано, что синие провода thermal overload непосредственно к STP-SCIIIC не подключаются.

Подбор и замена

Перед заказом необходимо сверить модель STP-SCIIIC, напряжение двигателя, число фаз, мощность насоса и номинал управляющего сигнала.

Для трехфазных FE PETRO мощностью 3 и 5 hp с питанием 380–415 В используется соответствующее европейское исполнение STP-SCIIIC. Контроллер нельзя подбирать только по обозначению насоса без проверки его электрических характеристик.
