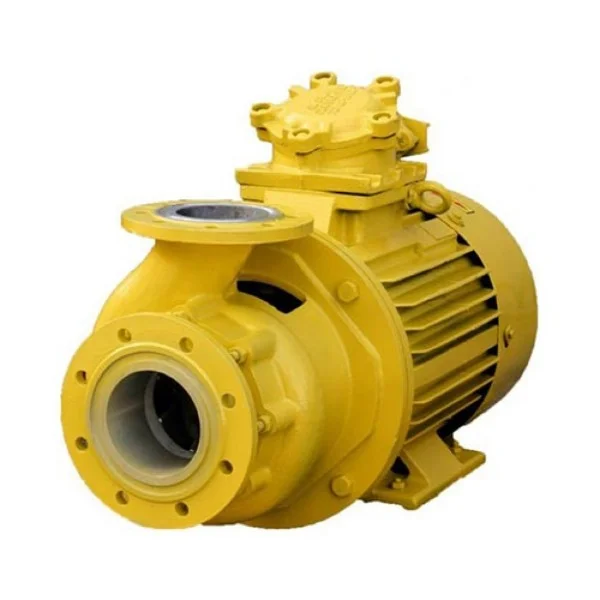

Насос КМН 100-80-160

Насос КМН 100-80-160 — центробежный горизонтальный консольный моноблочный электронасос для перекачивания светлых нефтепродуктов, технических спиртов, этиловых спиртов и других совместимых жидкостей. Исполнение с электродвигателем 15 кВт применяется в технологических линиях АЗС, нефтебаз, складов ГСМ и промышленных объектов.

Назначение

Электронасос КМН 100-80-160 предназначен для работы во взрывоопасных зонах помещений и наружных установках, где могут образовываться взрывоопасные смеси горючих газов и паров. Насос комплектуется взрывозащищённым электродвигателем.

Проточная часть выполнена из коррозионностойких алюминиевых сплавов. Насос рассчитан на перекачивание жидкостей с кинематической вязкостью не более 20 сСт, плотностью от 0,71 до 1,0 г/см³ и температурой от −50 до +45 °C.

Область применения

• автозаправочные станции;
• нефтебазы и склады ГСМ;
• топливные хозяйства предприятий;
• линии перекачивания бензина и дизельного топлива;
• технологические линии для светлых нефтепродуктов и спиртов;
• объекты с требованиями к взрывозащищённому насосному оборудованию.

Расшифровка обозначения

Особенности

• горизонтальное консольное моноблочное исполнение;
• одноступенчатая центробежная конструкция;
• закрытое рабочее колесо;
• проточная часть из коррозионностойких алюминиевых сплавов;
• электродвигатель 15 кВт;
• возможность исполнения с одинарным или двойным торцовым уплотнением;
• фланцы по ГОСТ 33259-2015 с уплотнительной поверхностью «Паз».

Технические характеристики

Рабочие среды

Материалы основных деталей

Конструкция и принцип работы

Электронасос состоит из корпуса насоса, осевого подвода, рабочего колеса, узла уплотнения и электродвигателя. Рабочее колесо закреплено на валу электродвигателя. Направление вращения — по часовой стрелке, если смотреть со стороны электродвигателя.

При вращении рабочего колеса жидкость поступает во входной патрубок, получает энергию от рабочего колеса и направляется в напорный патрубок. Узел уплотнения предотвращает вытекание перекачиваемой жидкости из проточной части насоса по валу.

Монтаж и подготовка к работе

Насос устанавливают на фундаменте или раме за лапы электродвигателя. Всасывающий и напорный трубопроводы должны быть закреплены на отдельных опорах, передача нагрузок от трубопроводов на фланцы электронасоса не допускается.

Перед каждым пуском электронасос должен быть заполнен перекачиваемой жидкостью. Всасывающая магистраль должна быть герметична. Запуск без предварительного заполнения проточной части жидкостью не допускается.

Эксплуатационные требования

• внешняя утечка нефтепродуктов не допускается;
• работа без жидкости более 5 секунд запрещена;
• работа при закрытой задвижке на всасывании запрещена;
• работа на закрытую задвижку на выходе более 2 минут запрещена;
• при появлении стуков, повышенного шума, вибрации, нагрева или резкого роста тока насос необходимо остановить;
• на пульте управления должно быть предусмотрено устройство ручного аварийного отключения.

Техническое обслуживание

При ежесменном обслуживании контролируют работу узла уплотнения, рабочий диапазон насоса, температуру оборудования и отсутствие течей. Для исполнения с двойным торцовым уплотнением дополнительно контролируют уровень и температуру затворной жидкости.

Периодическое обслуживание выполняют не реже одного раза в 3 месяца. Через 4000 часов работы проводят ревизию проточной части, рабочего колеса и торцового уплотнения.

Подбор перед заказом

Перед заказом КМН 100-80-160 необходимо сверить рабочую среду, требуемую подачу и напор, плотность и вязкость жидкости, температуру, исполнение уплотнения, условия взрывозащиты и схему трубопроводов.

Если насос подбирается для замены установленного агрегата, желательно передать фото шильдика, данные по действующему насосу, рабочей среде, трубопроводам и фактическому режиму эксплуатации.
