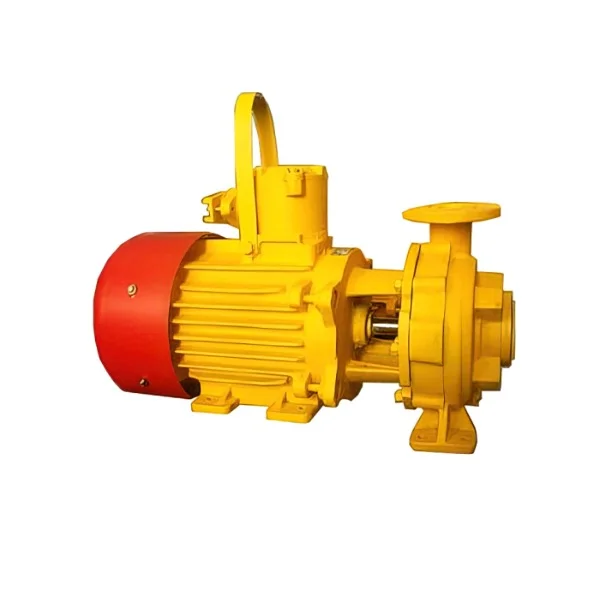

НАСОС КМ 80-50-200Е
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Насос КМ 80-50-200Е — центробежный консольный моноблочный электронасос для перекачивания нефтепродуктов. Применяется в технологических линиях АЗС, нефтебаз, складов ГСМ, перекачивающих станций и объектов хранения топлива.
Область применения
КМ 80-50-200Е используют для подачи и перекачивания нефтепродуктов в стационарных системах. Насос подходит для технологических линий слива, налива, циркуляции и перекачки топлива между емкостями.
Электронасос рассчитан на работу с нефтепродуктами температурой от -40 до +50 °C. Перекачиваемая среда должна соответствовать требованиям по вязкости и содержанию механических примесей.
Назначение
Насос обеспечивает перекачивание нефтепродуктов по трубопроводной линии с подачей до 50 м³/ч и напором до 50 м. Моноблочная конструкция объединяет насосную часть и электродвигатель в одном агрегате, что упрощает монтаж и обслуживание по сравнению с раздельными насосными агрегатами на раме.
Особенности
- центробежное консольное моноблочное исполнение;
- одноступенчатая горизонтальная конструкция;
- торцовое уплотнение вала;
- подача 50 м³/ч;
- напор 50 м для базового исполнения;
- электродвигатель мощностью 15 кВт;
- применение для нефтепродуктов с допустимым содержанием механических примесей;
- климатическое исполнение У, категория размещения 2 по ГОСТ 15150-69.
Технические характеристики
| Параметр | Значение |
| Тип насоса | центробежный консольный моноблочный электронасос |
| Исполнение | одноступенчатое, горизонтальное |
| Рабочие среды | нефтепродукты с допустимым содержанием механических примесей |
| Температура перекачиваемой жидкости | от -40 до +50 °C |
| Кинематическая вязкость | до 10⁻⁴ м²/с / 100 сСт |
| Содержание твёрдых взвешенных частиц | не более 0,2% |
| Размер твёрдых частиц | не более 0,2 мм |
| Подача | 50 м³/ч / 13,9 л/с |
| Напор | 50 м |
| КПД электронасоса | 66% |
| Допускаемый кавитационный запас | 4,0 м |
| Мощность электродвигателя | 15 кВт |
| Номинальный ток | 28,8 А |
| Частота вращения | 2900 об/мин |
| Напряжение питания | 380 В |
| Уплотнение вала | торцовое |
| Диаметр всасывающего патрубка | 80 мм |
| Диаметр напорного патрубка | 50 мм |
| Диаметр рабочего колеса | 200 мм |
| Габаритные размеры | 731 × 360 × 423 мм |
| Масса | 172 кг |
Монтаж и применение
При установке КМ 80-50-200Е всасывающий и напорный трубопроводы должны иметь неподвижные опоры, чтобы нагрузка от трубопровода не передавалась на патрубки электронасоса. Крепление агрегата выполняют жестко, с учетом заполненности всасывающей линии при повторном включении.
Применение и подбор
При подборе насоса КМ 80-50-200Е учитывают тип нефтепродукта, температуру и вязкость рабочей среды, наличие механических примесей, требуемую подачу, напор, кавитационный запас и диаметры подключаемых трубопроводов. Для эксплуатации на АЗС и нефтебазах также проверяют условия установки, заземление, запорно-регулирующую арматуру и требования безопасности при работе с нефтепродуктами.
