Погружной насос Red Jacket P150U17-3RJ2

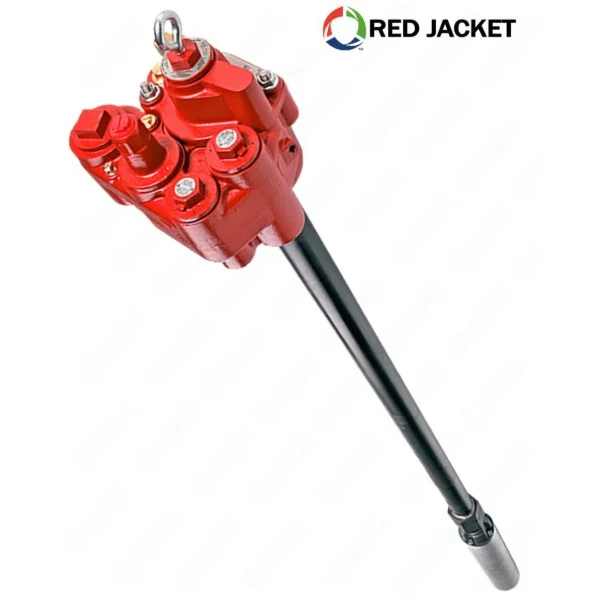

Погружной насос Red Jacket P150U17-3RJ2, фото 1Погружной насос Red Jacket P150U17-3RJ2, фото 2Погружной насос Red Jacket P150U17-3RJ2, фото 3
В наличии Внутренний код: 7732

Погружной насос Red Jacket P150U17-3RJ2

Внутренний код 7732
Артикул P150U17
Бренд Red Jacket
Используйте страницу как карточку подбора: сверяйте характеристики, документацию и совместимость перед покупкой.

Запчасти

Уточняется.

Документация

Документы доступны по запросу.

Описание

Погружной насос Red Jacket P150U17-3RJ2 — турбинный насос для подачи топлива из резервуара к топливораздаточным колонкам. Насос устанавливается в резервуар, а верхний узел крепится на люк или монтажный патрубок резервуара.

Область применения

Red Jacket P150U17-3RJ2 применяют в топливных системах АЗС, ведомственных заправочных пунктов, нефтебаз и объектов хранения нефтепродуктов. Насос используется для подачи бензина, дизельного топлива и керосина из резервуара в трубопроводную систему и далее к ТРК.

Погружное исполнение помогает обеспечить стабильную подачу топлива и снизить риск образования паровых пробок по сравнению со всасывающими схемами. Модель подходит для объектов, где требуется производительность до 300 л/мин.

Преимущества

  • погружное турбинное исполнение для установки в резервуар;
  • мощность 1,5 л.с. / 1,13 кВт;
  • производительность до 300 л/мин;
  • трёхфазное питание 380 В;
  • регулируемая длина штанги 261–415 см;
  • работа с бензином, дизельным топливом и керосином;
  • конструкция с извлекаемым насосным узлом для обслуживания без демонтажа трубопровода;
  • возможность интеграции с системами мониторинга TLS для контроля линий и защиты от сухого хода.

Технические характеристики

Параметр Значение
Наименование Погружной насос Red Jacket P150U17-3RJ2
Артикул P150U17
Бренд Red Jacket
Тип оборудования погружной турбинный насос
Назначение подача топлива из резервуара к топливораздаточным колонкам
Модель P150U17-3RJ2
Мощность 1,5 л.с. / 1,13 кВт
Производительность 300 л/мин
Питание 380 В, 3 фазы, 50 Гц
Диапазон питания по данным производителя 380–415 В AC
Регулируемая длина штанги 261–415 см
Рабочие среды бензин, дизельное топливо, керосин
Совместимость линейки Red Jacket diesel, petroleum, топливо с 20% ethanol, methanol, TAME, ETBE или MTBE
Тип установки резервуарная, через 4" монтажное отверстие
Требуемый NPSH 100 мм выше входа насоса
Сертификация линейки ATEX II 1/2 G, EN15268, IIA T3

Конструкция

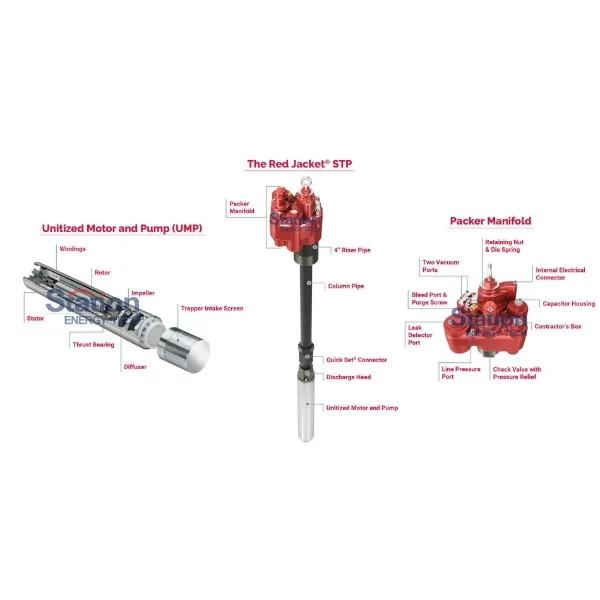

Red Jacket относится к 4-дюймовым погружным турбинным насосам. Насосный узел размещается внутри резервуара, а топливо подается под давлением через трубопроводную систему к раздаточным колонкам.

Конструкция предусматривает регулируемую штангу Quick Set, извлекаемый насосный блок, manifold-узел и встроенные элементы для безопасного обслуживания. По данным производителя, насосный и моторный узел можно обслуживать сверху без отключения напорного трубопровода.

Комплектность

  • погружной насос Red Jacket P150U17-3RJ2;
  • регулируемая штанга с турбинным насосным узлом;
  • установочный комплект — при выборе соответствующего варианта поставки.

Применение и подбор

При подборе Red Jacket P150U17-3RJ2 учитывают глубину резервуара, требуемую производительность, количество подключаемых ТРК, вид топлива, параметры электропитания и схему трубопроводной обвязки.

Для замены действующего насоса дополнительно сверяют длину штанги, тип монтажного отверстия, присоединение к напорной линии, наличие установочного комплекта и совместимость с системой мониторинга или защиты топливной линии.
