Клапан донный 692.00.00.00
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

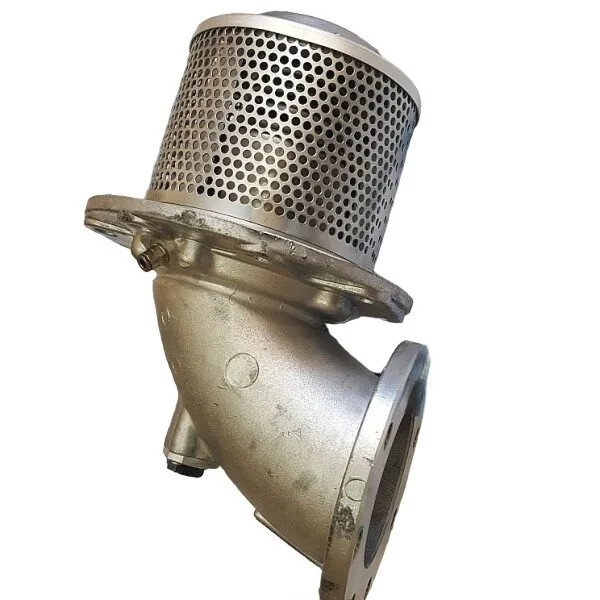

Клапан донный 692.00.00.00 — запорное устройство для автоцистерн, бензовозов, топливозаправщиков и других транспортных средств, предназначенных для перевозки и отпуска светлых нефтепродуктов. Клапан устанавливается в нижней части отсека цистерны и применяется для нижнего слива и налива топлива.
Область применения
Клапан донный 692.00.00.00 используют на автомобильных цистернах, бензовозах, топливозаправщиках, прицепах и полуприцепах-цистернах, работающих со светлыми нефтепродуктами и авиационным топливом. Изделие применяется в составе систем нижнего налива, нижнего слива, транспортирования и заправки топлива.
Клапан устанавливают на дне отсека цистерны. Такое расположение позволяет управлять потоком продукта при сливе и наливе, а также повышает безопасность перевозки за счёт перекрытия отсека непосредственно в нижней точке цистерны.
Назначение
Донный клапан предназначен для открытия и перекрытия потока светлых нефтепродуктов при операциях слива и налива. Пневматическое управление позволяет открывать клапан дистанционно от пневмосистемы автоцистерны, а сбалансированная по давлению конструкция облегчает работу запорного узла при наличии продукта в отсеке.
Особенности
- предназначен для нижнего слива и налива светлых нефтепродуктов;
- устанавливается в нижней части отсека автоцистерны;
- подходит для бензовозов, топливозаправщиков и транспортных цистерн;
- сбалансированная по давлению конструкция;
- пневматическое управление от системы автоцистерны;
- условный проход DN 100;
- рабочее давление до 0,8 МПа;
- расход до 2000 л/мин;
- двойное уплотнение для снижения риска утечек;
- конструкция предусматривает сохранение герметичности отсека при аварийном повреждении наружной части.
Технические характеристики
| Параметр | Значение |
| Тип изделия | донный клапан автоцистерны |
| Модель | 692.00.00.00 |
| Назначение | нижний слив и налив нефтепродуктов |
| Рабочие среды | светлые нефтепродукты, авиационное топливо |
| Условный проход | DN 100 |
| Рабочее давление | 0,8 МПа |
| Расход | до 2000 л/мин |
| Тип управления | пневматическое |
| Давление пневмосистемы | 0,4–0,8 МПа; для распространённых исполнений 0,55 МПа |
| Время закрытия | 1,5–3 с |
| Конструкция | сбалансированная по давлению |
| Тип установки | в нижней части отсека автоцистерны |
| Уплотнение | двойное уплотнение в распространённых исполнениях |
| Материал затвора | нержавеющая сталь в распространённых исполнениях |
| Температура окружающей среды | от -40 до +50 °C |
| Масса | не более 6,8–7 кг в зависимости от исполнения |
| Аварийная безопасность | при повреждении наружного патрубка отсек автоцистерны сохраняет герметичность |
| Область установки | автоцистерны, бензовозы, топливозаправщики, транспортные ёмкости |
Монтаж и применение
Клапан устанавливают в нижней части отсека цистерны с подключением к пневматической системе управления и технологической линии слива-налива. Перед монтажом проверяют состояние присоединительных поверхностей, уплотнений, пневмопривода, крепежа и соответствие клапана схеме оборудования автоцистерны.
Эксплуатация и обслуживание
В процессе эксплуатации контролируют герметичность клапана, исправность пневматического управления, скорость закрытия, состояние уплотнений и отсутствие механических повреждений корпуса. При обслуживании проверяют работу клапана на открытие и закрытие, отсутствие заеданий, загрязнений и повреждений затвора.
Безопасность
Донный клапан является элементом запорной арматуры, влияющим на безопасность перевозки и слива-налива топлива. При повреждении наружной части конструкции отсек цистерны должен оставаться герметичным, что снижает риск неконтролируемого вытекания продукта при аварийной ситуации.
Применение и подбор
При подборе клапана донного 692.00.00.00 учитывают тип автоцистерны, количество отсеков, рабочую среду, условный проход DN 100, давление линии, параметры пневмосистемы, схему нижнего слива-налива и требования к аварийной безопасности. Для бензовозов и топливозаправщиков клапан подбирают вместе с API-адаптерами, пневмоуправлением, трубопроводами, рукавами, БРС, дыхательной и предохранительной арматурой.
