Клапан дыхательный УД-1
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

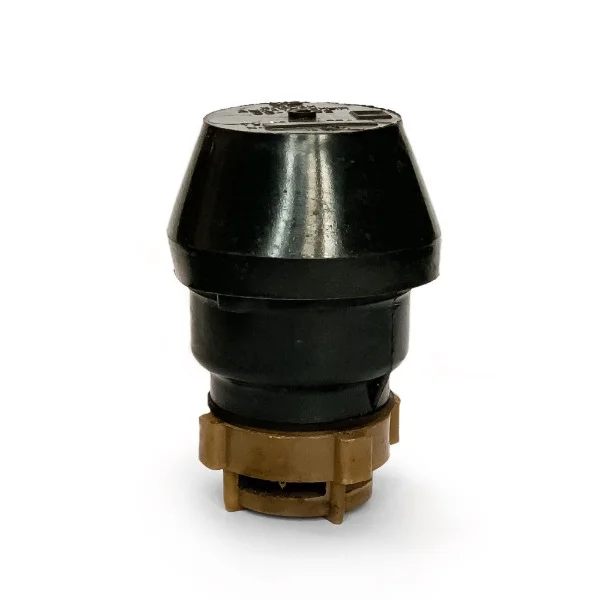

Дыхательный клапан УД-1 — механический клапан давления и вакуума с условным проходом Ду 50 для автоцистерн и резервуаров, предназначенных для хранения и перевозки нефтепродуктов. Обозначение изделия — 03-23802.
Назначение
УД-1 автоматически регулирует давление в газовом пространстве герметично закрытой ёмкости. При повышении внутреннего давления клапан выпускает паровоздушную смесь, а при образовании вакуума открывает вакуумную часть и обеспечивает поступление воздуха.
Такая работа необходима при наполнении и опорожнении цистерны, а также при изменении температуры продукта и паровоздушной смеси.
Область применения
Дыхательный клапан УД-1 устанавливается на горловинах автомобильных цистерн, топливозаправщиков и стационарных резервуаров для нефтепродуктов.
Наиболее распространённое применение — бензовозы и автоцистерны для перевозки светлых нефтепродуктов.
Технические характеристики
| Параметр | Значение |
| Модель | УД-1 |
| Обозначение | 03-23802 |
| Тип | механический, с тарельчатыми клапанами |
| Условный проход | Ду 50 |
| Давление срабатывания | 0,25 кгс/см² |
| Вакууметрическое давление | 0,01 кгс/см² |
| Пропускная способность при давлении 0,4 кгс/см² | 30 м³/ч |
| Пропускная способность при вакууме 0,1 кгс/см² | 20 м³/ч |
| Габаритные размеры | 106×150 мм |
| Масса | около 0,35 кг |
| Минимальная температура эксплуатации | до −40 °C |
| Допустимая относительная влажность | до 100 % |
Устройство УД-1
Конструкция клапана включает корпус и клапанный пакет, состоящий из клапана давления и клапана вакуума.
В состав также входят пружины клапанов, регулировочная втулка, сетка, отражатель, прокладки и крышка. Конкретная конструкция корпуса и присоединительных деталей может зависеть от изготовителя и исполнения.
Работа по давлению
При наполнении цистерны, нагревании топлива или температурном расширении давление паров внутри ёмкости повышается.
При достижении установленного значения клапан давления открывается, обеспечивая выход паровоздушной смеси. После снижения давления клапан закрывается под действием пружины.
Работа по вакууму
При сливе нефтепродукта или охлаждении содержимого объём газового пространства увеличивается и внутри ёмкости может возникать разрежение.
Вакуумный клапан открывается и обеспечивает поступление воздуха внутрь цистерны, после чего закрывается при восстановлении допустимого давления.
Обслуживание
Для нормальной работы клапанный пакет необходимо содержать в чистоте и очищать от пыли, грязи и льда.
В весенне-летний период рекомендуется проводить осмотр и проверку не реже двух раз в месяц. При температуре воздуха ниже 0 °C клапан проверяют не реже одного раза в неделю, уделяя особое внимание возможному обмерзанию подвижных элементов.
Проверку герметичности клапана рекомендуется выполнять не реже одного раза в год.
Подбор
При заказе УД-1 необходимо сверить обозначение 03-23802, условный проход Ду 50 и конструкцию посадочного места на автоцистерне или резервуаре.
Если требуется замена установленного клапана, желательно дополнительно проверить тип присоединения, материал корпуса и фактическое исполнение демонтированного изделия.
