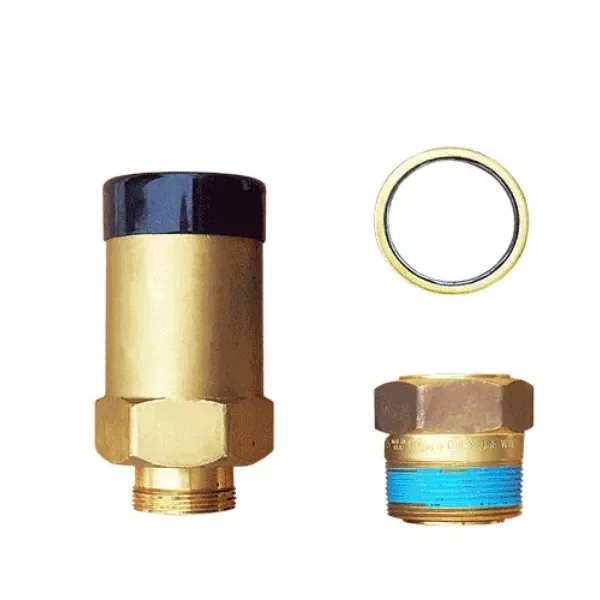

Клапан предохранительный Rego RS 3135 + CD35
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Предохранительный клапан RegO RS3135 + CD35 — комплект для защиты резервуаров со сжиженным углеводородным газом от недопустимого повышения давления. В состав входят предохранительный клапан RS3135 и отсечное устройство CD35, позволяющее выполнять замену клапана без опорожнения резервуара.
Назначение
Клапан RS3135 автоматически открывается при достижении заданного давления и обеспечивает сброс паровой фазы СУГ. После снижения давления клапан автоматически закрывается.
Отсечное устройство CD35 устанавливается между резервуаром и предохранительным клапаном. Его конструкция позволяет демонтировать RS3135 для обслуживания или замены без полного стравливания давления из емкости.
Технические характеристики
| Параметр | Значение |
| Производитель | RegO |
| Предохранительный клапан | RS3135 |
| Отсечное устройство | CD35 |
| Рабочая среда | СУГ / LPG |
| Давление настройки исполнения RS3135B17.2 | 17,2 бар |
| Присоединение RS3135 | 1 1/4″ Male NPSM |
| Присоединение CD35 к клапану | 1 1/4″ Female NPSM |
| Присоединение CD35 к резервуару | 2″ Male NPT |
| Высота RS3135 | 141 мм |
| Размер шестигранника RS3135 | 68 мм |
| Высота CD35 | 59 мм |
| Размер шестигранника CD35 | 62 мм |
| Пропускная способность с CD35 | 118 м³/мин воздуха для исполнения 17,2 бар |
| Материал корпуса | латунь |
| Материал уплотнения седла | нитрильная резина |
| Материал пружины | нержавеющая / покрытая сталь |
Работа предохранительного клапана
RS3135 работает по принципу быстрого автоматического открытия при достижении давления настройки. Это позволяет оперативно сбросить избыточное давление из газового пространства резервуара.
После снижения давления клапан возвращается в закрытое положение и восстанавливает герметичность системы.
Назначение устройства CD35
CD35 представляет собой отсечное устройство, предназначенное специально для работы с клапаном RS3135.
При снятии предохранительного клапана CD35 автоматически ограничивает выход газа из резервуара, благодаря чему обслуживание можно выполнить без полного опорожнения емкости.
Присоединение
Предохранительный клапан RS3135 соединяется с CD35 резьбой 1 1/4″ NPSM. Само отсечное устройство CD35 устанавливается в резервуар через наружную резьбу 2″ NPT.
Поэтому обозначение «DN 32» не отражает полностью конструкцию присоединения: при подборе необходимо учитывать оба резьбовых стандарта и оба размера.
Применение
Комплект применяется на наземных и подземных резервуарах СУГ и другом стационарном оборудовании, где предусмотрена установка предохранительного клапана с отсечным устройством.
Конкретное давление настройки должно соответствовать требованиям защищаемого сосуда и проектной документации объекта.
Обслуживание
Демонтаж и замена предохранительного клапана с использованием CD35 должны выполняться обученным персоналом в соответствии с инструкцией RegO и требованиями безопасности для оборудования под давлением.
При снятом клапане резервуар остается без штатной предохранительной защиты, поэтому работы необходимо выполнять без задержек и строго по установленной процедуре.
Подбор
Перед заказом необходимо проверить не только обозначение RS3135 + CD35, но и давление настройки конкретного клапана. В серии RS3135 выпускаются исполнения с разными значениями давления.
Для варианта RS3135B17.2 используется настройка 17,2 бар, присоединение клапана 1 1/4″ NPSM и отсечное устройство CD35 с присоединением к резервуару 2″ NPT.
