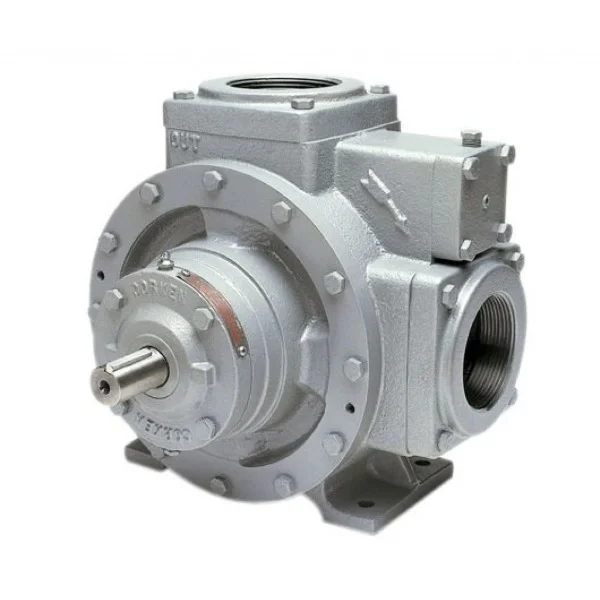

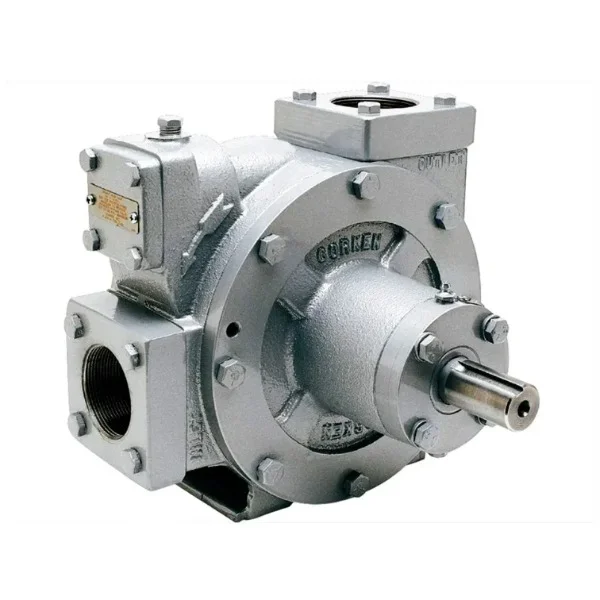

Насос Сorken Z2000
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Насос Corken Z2000 — роторный шиберный насос Coro-Vane для перекачки сжиженных углеводородных газов. Модель применяется для работы с пропан-бутановой смесью, СУГ, безводным аммиаком и другими совместимыми жидкими газами в составе стационарных и мобильных насосных систем.
Область применения
Corken Z2000 используют на АГЗС, газонаполнительных станциях, газонаполнительных пунктах, в обвязке автоцистерн, газовозов и технологических установок для слива, налива и перекачки СУГ.
Насос подходит для разгрузки газовозов, подачи пропан-бутановой смеси в резервуарный парк, работы в составе насосного агрегата, перекачки СУГ между емкостями и комплектации сливных установок на объектах газозаправочной инфраструктуры.
Преимущества
- предназначен для перекачки СУГ, пропана, бутана и их смесей;
- роторный шиберный тип Coro-Vane со скользящими лопатками;
- подходит для стационарных и мобильных насосных агрегатов;
- применяется на АГЗС, ГНС, ГНП, газовозах и автоцистернах;
- производительность до 300–314 л/мин в распространённых карточках;
- рабочий диапазон оборотов до 800 об/мин;
- возможна прямая или ременная передача в зависимости от исполнения агрегата;
- встроенный перепускной / редукционный клапан в распространённых исполнениях серии;
- подходит для ремонта, замены или сборки насосного агрегата СУГ.
Технические характеристики
| Параметр | Значение |
| Наименование | Насос Corken Z2000 |
| Тип оборудования | насос для перекачки СУГ |
| Серия / тип | Coro-Vane Z2000 |
| Тип насоса | роторный, шиберный, со скользящими лопатками |
| Назначение | перекачка сжиженных углеводородных газов и совместимых жидких газов |
| Рабочие среды | СУГ, пропан, бутан, пропан-бутановая смесь, безводный аммиак и другие совместимые среды |
| Производительность | до 300–314 л/мин в распространённых карточках поставщиков |
| Минимальная скорость вращения | 420 об/мин в открытых технических карточках |
| Максимальная скорость вращения | 800 об/мин в открытых технических карточках |
| Рабочий диапазон оборотов | 500–800 об/мин в распространённых карточках поставщиков |
| Максимальное рабочее давление | до 28,6 бар в открытых карточках поставщиков |
| Максимальное дифференциальное давление | 8,6–10,5 бар в зависимости от источника и исполнения |
| Присоединение | 2" NPT в открытых технических карточках |
| Тип передачи | прямая или ременная в зависимости от исполнения насосного агрегата |
| Мощность двигателя агрегата | 5,5 кВт в распространённых комплектациях насосного агрегата |
| Температурный диапазон | примерно от −32 до +107 °C в открытых карточках серии |
| Габаритные размеры насоса | около 267 × 254 × 406 мм в одной из открытых карточек |
| Масса насоса | около 45,5 кг в одной из открытых карточек |
| Область использования | АГЗС, ГНС, ГНП, автоцистерны, газовозы, сливные установки, резервуарные парки СУГ |
Конструкция и принцип работы
Corken Z2000 относится к насосам со скользящими лопатками. Ротор с пазами вращается внутри корпуса, лопатки перемещаются в пазах и формируют рабочие камеры, через которые жидкая фаза СУГ перемещается от всасывающего патрубка к нагнетательному.
Шиберная конструкция обеспечивает стабильную подачу при работе с жидкими газами и подходит для задач слива, налива и перекачки СУГ. В распространённых исполнениях насосы серии Corken Z оснащаются встроенным перепускным или редукционным клапаном, который помогает защитить насос при повышении давления в линии.
Отличие насоса от насосного агрегата
Сам насос Corken Z2000 — это гидравлическая часть без рамы, электродвигателя и обвязки. Насосный агрегат на базе Corken Z2000 дополнительно включает привод, раму, муфту или ременную передачу, защитный кожух, электродвигатель и элементы подключения.
При подборе важно понимать, требуется ли только насосная часть для замены штатного узла или полный агрегат для монтажа в технологическую линию.
Особенности эксплуатации
Насос должен эксплуатироваться в системе, рассчитанной на работу со сжиженными углеводородными газами. При монтаже необходимо учитывать направление вращения, тип передачи, герметичность соединений, наличие байпасной линии, состояние фильтрации, параметры трубопровода и требования к взрывозащите электрооборудования.
Перед запуском проверяют заполнение линии, отсутствие утечек, состояние заземления, правильность вращения, работу перепускного клапана, отсутствие посторонних шумов, перегрева и вибрации. Работы с СУГ должны выполнять специалисты, имеющие допуск к обслуживанию газового оборудования.
Комплектация
- насос Corken Z2000 — 1 шт.;
- перепускной / редукционный клапан — при наличии в выбранном исполнении;
- упаковка — при наличии в поставке;
- паспорт или сопроводительная документация — при наличии в поставке.
Применение и подбор
При подборе Corken Z2000 учитывают рабочую среду, требуемую производительность, дифференциальное давление, скорость вращения, тип присоединения 2" NPT, тип привода, схему трубопровода, условия монтажа и требования объекта к перекачке СУГ.
Для замены действующего насоса дополнительно сверяют маркировку старого агрегата, направление вращения, посадочные размеры, тип передачи, состояние рамы, муфты или ремней, параметры электродвигателя, наличие байпасной линии и фактические условия эксплуатации на АГЗС или газонаполнительном объекте.
