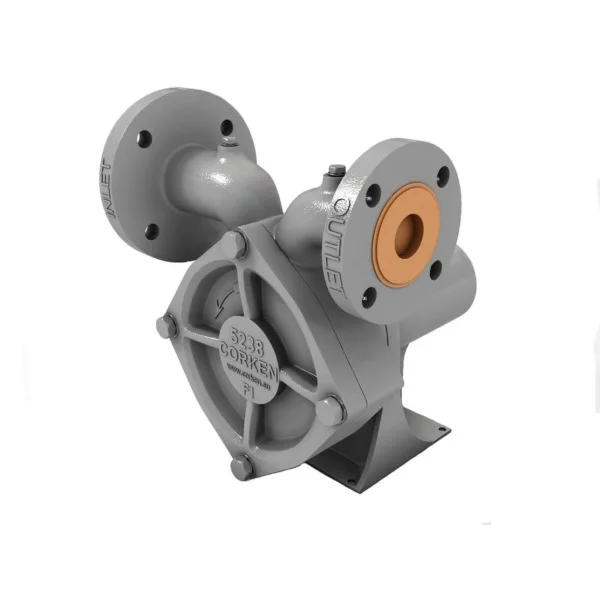

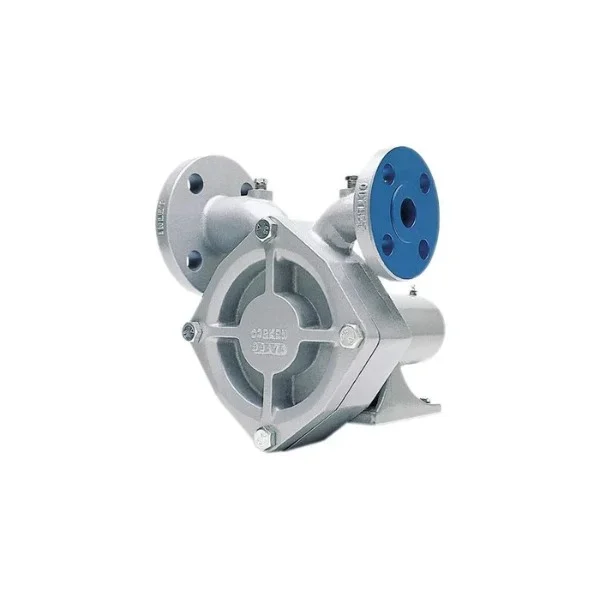

Насос Corken FD-150
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Насос Corken FD150 Coro-Flo — вихревой жидкостный насос модели 150 для перекачивания летучих жидкостей, включая сжиженный нефтяной газ и жидкий аммиак. Исполнение FD150 рассчитано на монтаж на раме и комплектуется фланцами DIN.
Назначение
Насос применяют в системах перекачивания СУГ, на газозаправочных объектах, станциях наполнения баллонов и в технологических линиях, где требуется стабильная подача летучей жидкости с высоким дифференциальным давлением.
Конструкция Coro-Flo относится к турбинным или вихревым насосам. Жидкость поступает через входное сопло, циркулирует в каналах корпуса вокруг крыльчатки и выводится через выпускной фланец.
Область применения
- автогазозаправочные станции;
- газораздаточные и заправочные модули;
- подземные и наземные автоматические газовые распределители;
- многопозиционные станции наполнения баллонов;
- подающие линии испарителей высокого давления;
- технологические системы для СУГ и аммиака.
Особенности
- вихревой тип насоса для работы с летучими жидкостями;
- исполнение FD150 с монтажом на раме;
- фланцевое присоединение DIN;
- крыльчатка является основной подвижной частью и не контактирует с корпусом;
- корпус и крышка выполнены из ковкого чугуна;
- предусмотрены соединения манометра 1/4" FNPT на впускном и выпускном соплах;
- одинарное механическое уплотнение;
- возможность работы при частоте 50 или 60 Гц.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Вихревой жидкостный насос |
| Модель | Corken FD150 Coro-Flo, модель 150 |
| Производитель | Corken |
| Исполнение | Монтаж на раме, фланцы DIN |
| Рабочие среды | Сжиженный нефтяной газ, жидкий аммиак и другие совместимые летучие жидкости |
| Вход | 40 мм PN40 DIN 2635 |
| Выход | 25 мм PN40 DIN 2635 |
| Максимальный привод | 20 л.с. / 15 кВт |
| Максимальное дифференциальное давление | 250 psi / 17,2 бар |
| Скорость вращения | 3450 об/мин при 60 Гц, 2880 об/мин при 50 Гц |
| Диапазон температур | от −25 до +225 °F / от −32 до +107 °C |
| Масса насоса без оборудования | 28,6 кг |
| Соединения манометра | 1/4" FNPT на впускном и выпускном соплах |
Монтаж
Насос должен устанавливаться на участке с хорошей вентиляцией. При работе с горючими жидкостями монтаж выполняют с учётом требований безопасности объекта, типа перекачиваемой жидкости, квалификации персонала и применяемых средств защиты.
Для нормальной работы важно минимизировать потери давления на всасывании. Впускная линия должна соответствовать размеру всасывания насоса или быть на один размер больше, а насос рекомендуется располагать как можно ближе к резервуару.
Впускная и выпускная линия
Во впускной линии предусматривают отсечной клапан, манометр на всасывающем сопле, сетчатый фильтр Y-типа, гибкое соединение и корректное изменение диаметра линии при необходимости.
На выпускной линии устанавливают манометр, гидростатический редукционный клапан и, при большой длине трубопровода, контрольный клапан около выхода насоса.
Обходная система
Для насоса Coro-Flo необходима обходная система. В руководстве отдельно указано, что без неё насос не сможет работать производительно. Обходная линия должна быть организована с учётом возврата в паровую секцию резервуара и ограничения дифференциального давления при работе в обходном режиме.
Обслуживание
Периодическое обслуживание включает визуальную проверку на утечки, контроль состояния трубопроводов, шлангов и фитингов, очистку сетки входного фильтра, проверку муфты привода, смазку подшипников и контроль производительности.
Ремонт и техническое обслуживание должны выполнять подготовленные специалисты после сброса давления в системе. При снижении производительности проверяют состояние крыльчатки и механического уплотнения.
Подбор перед заказом
Перед заказом необходимо сверить исполнение FD150, тип фланцев, рабочую среду, требуемую производительность, дифференциальное давление, параметры электродвигателя, схему трубопроводов и требования к обходной линии.
