Ремкомплект насоса Corken FD-40/25

Ремкомплект насоса ФД-40/25 — комплект сменных деталей для технического обслуживания и ремонта вихревого насоса, применяемого для перекачивания сжиженных углеводородных газов. Насос ФД-40/25 используется на АГЗС, газонаполнительных станциях, пунктах наполнения баллонов и в технологических системах перекачивания СУГ.

Назначение

Ремкомплект предназначен для восстановления герметичности и работоспособности насоса ФД-40/25 при износе уплотнений и других сменных элементов.

ФД-40/25 применяется на рынке как аналог насоса Corken FD-150, однако является самостоятельной моделью насоса. При подборе запчастей необходимо ориентироваться именно на исполнение ФД-40/25 и фактическую конструкцию установленного оборудования.

Применение

Ремкомплект используется при текущем и капитальном ремонте насосов ФД-40/25, работающих со сжиженными углеводородными газами.

По паспорту насос предназначен для перекачивания СУГ из стационарных и передвижных сосудов в резервуары и баллоны и применяется на АГЗС, ГНС и ГНП.

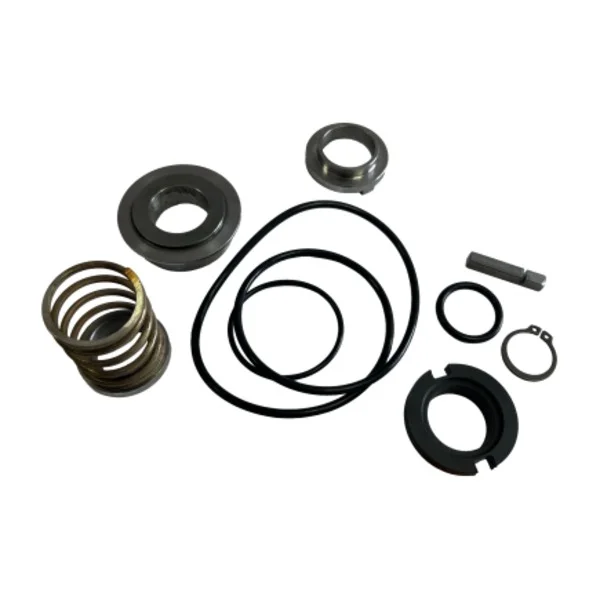

Состав ремкомплекта

В распространенный коммерческий комплект для ремонта ФД-40/25 входят:

• кольцевые уплотнения;
• торцевое уплотнение вала;
• уплотнительная втулка;
• стопорные кольца;
• шпонка вала;
• другие уплотнительные и крепежные элементы в зависимости от исполнения комплекта.

Точный состав конкретной поставки необходимо сверять перед заказом, поскольку на рынке встречаются ремкомплекты различной комплектности.

Штатные запасные элементы ФД-40/25

В заводском паспорте насоса среди запасных частей указаны втулка, неподвижная втулка, прокладка, пружина и два резиновых уплотнительных кольца.

При ремонте состав заменяемых деталей определяется после проверки технического состояния насоса и составления дефектной ведомости.

Технические данные насоса

Когда требуется ремонт

• утечка СУГ через уплотнительные узлы;
• износ торцевого уплотнения;
• повреждение резиновых колец и прокладок;
• износ втулок;
• разборка насоса при плановом ремонте;
• капитальный ремонт насосного агрегата.

Проверка при ремонте

При разборке насоса рекомендуется проверить рабочее колесо, внутренние поверхности корпуса, состояние подшипников, уплотнений и соединительной муфты.

Заводское руководство предусматривает определение конкретного объема ремонта по результатам дефектации технического состояния агрегата.

Подбор

Перед заказом необходимо сверить полное обозначение насоса ФД-40/25 и состав требуемого ремкомплекта.

Не следует автоматически использовать ремкомплект Corken FD-150 вместо комплекта ФД-40/25: несмотря на то, что насосы рассматриваются на рынке как аналоги по назначению, состав и размеры отдельных внутренних деталей необходимо проверять отдельно.
