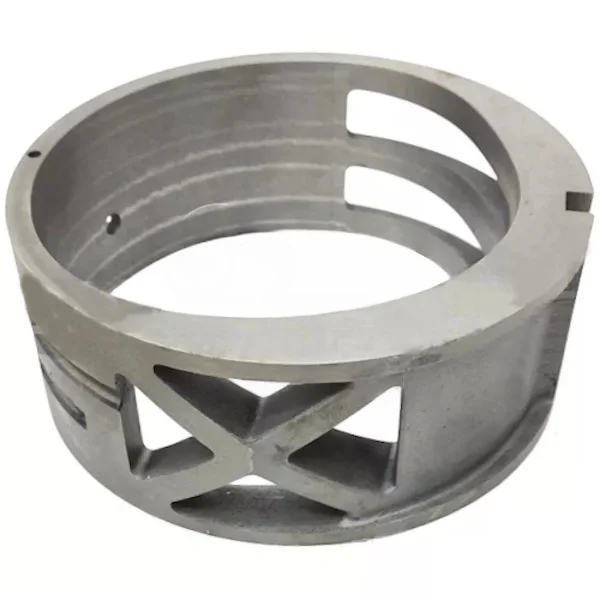

Цилиндр насоса Corken Z-2000 (аналог)

Камера насоса Corken Z2000, аналог детали 4414 — сменный элемент рабочей части ротационного пластинчатого насоса Corken Z2000. В оригинальном каталоге производителя деталь обозначается как Cam с каталожным номером 4414.

Назначение

Камера устанавливается внутри корпуса насоса Corken Z2000 и формирует рабочую поверхность, внутри которой вращается ротор с шиберами.

Деталь применяется при ремонте насоса в случае износа или повреждения внутренней рабочей поверхности и позволяет заменить изношенный элемент без замены всего корпуса насоса.

Технические характеристики

Роль камеры в насосе Z2000

Corken Z2000 относится к ротационным пластинчатым насосам. Внутри камеры вращается ротор с шестью шиберами, которые перемещаются в пазах ротора и контактируют с рабочей поверхностью камеры.

При вращении ротора объём рабочих полостей между шиберами изменяется, за счёт чего продукт перемещается от входа насоса к выходу.

Отличие камеры от корпуса

В заводском каталоге Corken корпус насоса и камера являются разными деталями. Основной корпус обозначается как Case 4413, а сменная внутренняя камера — как Cam 4414.

Поэтому данную позицию правильнее называть камерой или сменной рабочей камерой, а не корпусом насоса.

Применение

Деталь применяется при ремонте насосов Corken Z2000 на АГЗС, газонаполнительных станциях, складах СУГ и других объектах, использующих пластинчатые насосы для перекачивания сжиженных углеводородных газов.

Когда требуется замена

• износ внутренней рабочей поверхности;
• появление задиров или рисок;
• снижение производительности насоса;
• увеличение внутренних перетечек;
• повреждение камеры вследствие работы с загрязнённой средой;
• капитальный ремонт Corken Z2000.

Проверка при ремонте

При замене камеры рекомендуется одновременно проверить состояние ротора с валом, шиберов, толкателей шиберов, боковых пластин, торцевых уплотнений и подшипников.

Изношенные шиберы или повреждённый ротор могут ускорить износ новой рабочей камеры, поэтому состояние этих деталей следует оценивать комплексно.

Аналог оригинальной детали

Данная позиция является аналогом оригинальной камеры Corken 4414 и не должна позиционироваться как оригинальная деталь Corken.

Перед установкой рекомендуется сравнить геометрию, посадочные поверхности и исполнение детали с демонтированной камерой.

Подбор

При заказе необходимо ориентироваться на модель насоса Corken Z2000 и оригинальный каталожный номер камеры 4414.

Не следует путать камеру 4414 с корпусом 4413, боковыми пластинами 4427, ротором 4430-X2R или шиберами 4428 — это отдельные детали рабочего узла Z2000.
