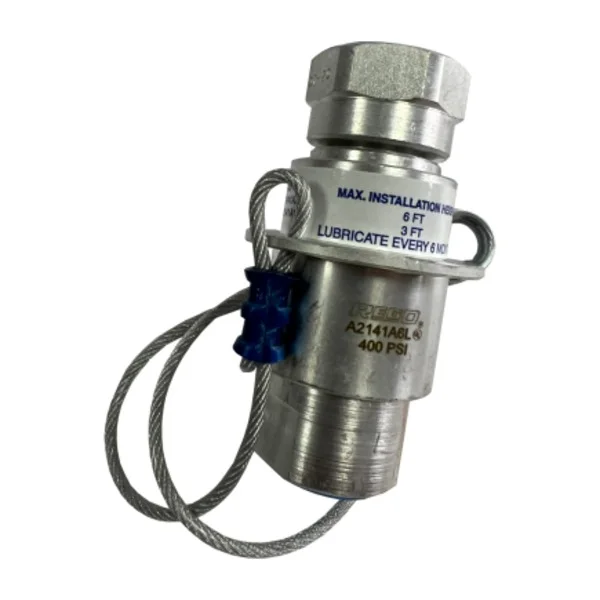

Разрывная муфта REGO A2141
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Разрывная муфта RegO A2141 — многоразовое аварийно-разъёмное устройство для линий перекачки сжиженного углеводородного газа и безводного аммиака. Муфта предназначена для автоматического перекрытия потока с обеих сторон рукава при аварийном отрыве или чрезмерном натяжении линии.
Назначение
RegO A2141 применяется для защиты рукавов и трубопроводов при операциях загрузки и разгрузки автоцистерн, заправке топливных емкостей, наполнении баллонов и других операциях перекачки СУГ или NH3.
Устройство устанавливается в линию таким образом, чтобы при отъезде транспортного средства с подключенным рукавом или другом аварийном натяжении разъединение произошло в контролируемой точке.
Принцип работы
При превышении расчетного усилия натяжения две половины муфты автоматически разделяются. Одновременно внутренние обратные клапаны закрываются с обеих сторон, ограничивая выход газа из питающей и downstream-части линии.
После устранения аварийной ситуации и безопасного сброса остаточного давления муфту можно собрать повторно, совместив обе половины до фиксации удерживающих шариков в канавке.
Основные характеристики серии
| Параметр | Значение |
| Производитель | RegO |
| Серия | A2141 |
| Тип | многоразовый аварийно-разъёмный клапан / pull-away valve |
| Рабочие среды | СУГ / LP-Gas, безводный аммиак NH3 |
| Максимальное рабочее давление | 400 psig / около 27 бар |
| Температура эксплуатации | от −40 до +73 °C |
| Материал корпуса | сталь с защитным металлическим покрытием |
| Материал уплотнений | Buna-N / NBR |
| Повторное использование | да, после проверки и повторной сборки |
Исполнения A2141
Серия выпускается в нескольких размерах. Конкретное присоединение, усилие разъединения и пропускная способность зависят от полного артикула.
| Исполнение | Присоединение | Ориентировочное усилие разъединения |
| A2141A6 / A6L | 3/4″ | 130 lb |
| A2141A8 / A8L | 1″ | 75 lb |
| A2141A10 | 1 1/4″ | 160 lb |
| A2141A16 | 2″ | 300 lb |
Пропускная способность
Пропускная способность зависит от размера муфты и перепада давления. Например, для A2141A8 производитель указывает около 30 gpm жидкого СУГ при перепаде 10 psi, а для A2141A10 — около 75 gpm при том же перепаде.
Поэтому при подборе необходимо учитывать не только диаметр резьбы, но и требуемый расход системы.
Применение
- загрузка и разгрузка автоцистерн СУГ;
- перекачка безводного аммиака;
- газозаправочные установки;
- наполнение топливных емкостей;
- наполнение баллонов;
- другие линии передачи LP-Gas и NH3.
Повторная сборка после срабатывания
Перед повторным соединением необходимо безопасно снять остаточное давление с обеих половин муфты.
После этого мужскую часть вводят в ответную половину до фиксации удерживающих шариков. После сборки соединение обязательно проверяют на герметичность.
Обслуживание
RegO рекомендует периодически обслуживать и функционально проверять разрывные муфты, чтобы убедиться, что они способны корректно разделиться при аварийном натяжении.
Необходимо контролировать состояние корпуса, удерживающего механизма, троса или кронштейна в зависимости от исполнения, а также уплотнений Buna-N.
Подбор
Для правильного заказа необходимо знать полный артикул, например A2141A6, A2141A8, A2141A10 или A2141A16, поскольку внутри серии отличаются резьба, расход и усилие разъединения.
Если на установленной муфте указано только обозначение серии A2141, перед заменой рекомендуется дополнительно проверить фактический диаметр присоединения и конструктивное исполнение.
