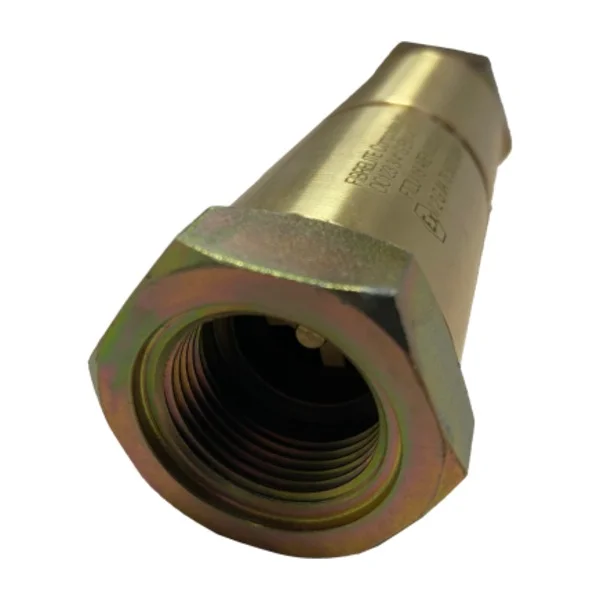

Муфта разрывная OPW OC 123
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
OPW OC123 — аварийный срезной клапан для газораздаточных колонок СУГ. Устройство предназначено для автоматического перекрытия потока газа при аварийном смещении или повреждении колонки и помогает защитить питающий трубопровод и заправочное оборудование.
Назначение
OC123 устанавливается в линии подачи СУГ непосредственно в основании или внутри газораздаточной колонки между жестко закрепленным питающим трубопроводом и закрепленным входом колонки.
При аварийном воздействии, способном сместить колонку относительно трубопровода, срезной узел разделяется в предусмотренной точке и перекрывает поток продукта.
Технические характеристики
| Параметр | Значение |
| Производитель | OPW |
| Модель | OC123 |
| Тип | аварийный срезной клапан / Dispenser Shear Valve |
| Рабочая среда | СУГ / LPG |
| Присоединение | 3/4″ BSPP Female |
| Максимальное рабочее давление | 350 psi / 24 бар |
| Температура эксплуатации | от −40 до +85 °C |
| Материал корпуса | сталь с защитным покрытием и латунь |
| Внутренние элементы | латунь и сталь |
| Уплотнения | полимеры и эластомеры, предназначенные для применения с СУГ |
Принцип работы
Внутри OPW OC123 используется двойная клапанная схема. В штатном состоянии устройство обеспечивает проход СУГ через газораздаточную колонку.
При аварийном разделении обе стороны клапана закрываются. Это ограничивает выход продукта как со стороны питающего трубопровода, так и со стороны колонки.
Место установки
OC123 необходимо устанавливать между двумя надежно закрепленными элементами: одной стороной к стационарной линии подачи СУГ, другой — к закрепленному входу газораздаточной колонки.
Производитель указывает, что точка питающего трубопровода должна иметь механическое крепление с сопротивлением не менее 5000 Н во всех направлениях.
Важно при монтаже
OPW OC123 нельзя устанавливать непосредственно в гибкий заправочный рукав или на незакрепленный трубопровод. В таком случае при аварийном воздействии необходимое усилие может не передаться на срезной механизм и устройство не выполнит свою защитную функцию.
Для аварийного разъединения непосредственно заправочного рукава следует применять предназначенную для этого рукавную breakaway-муфту.
Отличие от рукавной разрывной муфты
OC123 защищает прежде всего газораздаточную колонку и стационарную питающую линию при механическом смещении оборудования.
Разрывная муфта, устанавливаемая непосредственно в заправочный рукав, решает другую задачу — разделяет рукав при отъезде автомобиля с подключенным заправочным пистолетом.
Конструкция
Корпус клапана изготовлен из стали с защитным покрытием и латуни. Внутренние элементы выполнены из латуни и стали, а уплотнения изготовлены из материалов, специально рассчитанных на применение в системах LPG.
Применение
- газораздаточные колонки АГЗС;
- стационарные системы подачи СУГ;
- узлы подключения колонки к питающему трубопроводу;
- оборудование LPG, где проектом предусмотрен срезной аварийный клапан.
Подбор
При заказе необходимо ориентироваться на обозначение OPW OC123, присоединение 3/4″ BSPP Female и рабочие параметры системы СУГ.
OC123 не следует заменять обычной линейной разрывной муфтой без проверки схемы установки: эти устройства имеют разное назначение и устанавливаются в разных точках газораздаточной системы.
