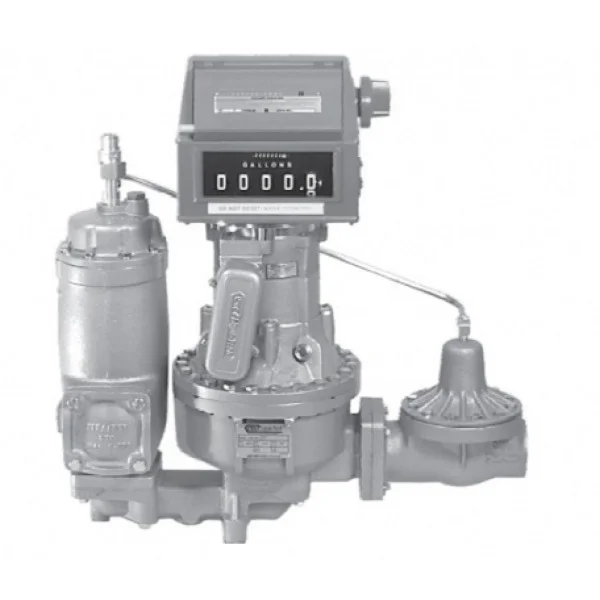

Расходомер LIQUA-TECH LPM-200
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Описание
Расходомер Liqua-Tech LPM-200 — механический расходомер для учета сжиженного углеводородного газа при сливе, наливе и отпуске пропан-бутановой смеси. Модель применяется на автоцистернах, газовозах, базах хранения и объектах отпуска СУГ, где требуется измерение объема продукта в потоке.
Область применения
Liqua-Tech LPM-200 используют на газонаполнительных станциях, базах хранения СУГ, автоцистернах, газовозах, сливоналивных участках и в системах коммерческого или технологического учета сжиженного газа.
Расходомер подходит для задач с высокой производительностью, где необходимо учитывать объем пропан-бутановой смеси при перекачке между резервуарами, транспортными емкостями и пунктами отпуска. Конкретное исполнение подбирают по расходу, рабочему давлению, типу регистратора, присоединению и требованиям объекта к учету.
Преимущества
- предназначен для учета LPG / СУГ;
- применяется на автоцистернах, газовозах и базах отпуска сжиженного газа;
- диапазон расхода 80–380 л/мин;
- рабочее давление до 24–24,6 бар;
- соединение 2" в распространенных исполнениях;
- может комплектоваться регистратором Veeder-Root;
- в составе узла могут применяться фильтр, сепаратор, пароотделитель и дифференциальный клапан;
- доступны исполнения с печатающим или непечатающим регистратором;
- подходит для учета СУГ в сливо-наливных и раздаточных системах.
Технические характеристики
| Параметр | Значение |
| Наименование | Расходомер Liqua-Tech LPM-200 |
| Тип изделия | расходомер / счетчик СУГ |
| Производитель | Liqua-Tech |
| Модель | LPM-200 |
| Назначение | измерение объема сжиженного газа при сливе, наливе и отпуске |
| Рабочая среда | LPG / СУГ, пропан-бутановая смесь |
| Диапазон расхода | 80–380 л/мин / 20–100 галл/мин |
| Рабочее давление | до 24–24,6 бар |
| Тип присоединения | резьбовое 2"; в открытых карточках встречается 2" FPT / 2" NPT |
| Единицы измерения регистратора | литры или галлоны в зависимости от настройки и исполнения |
| Максимальное показание счетчика | 99 999 л в открытых карточках поставщиков |
| Максимальное показание сумматора | до 9 999 999 л в открытых карточках поставщиков |
| Регистратор | Veeder-Root, печатающий или непечатающий в зависимости от комплектации |
| Температурная компенсация | до 15 °C в открытых карточках поставщиков |
| Рабочий диапазон температур | примерно от −23 до +52 °C |
| Корпус | ковкий чугун в документации Liqua-Tech |
| Комплектация измерительного узла | измерительная камера, фильтр, сепаратор / пароотделитель, дифференциальный клапан, регистратор — в зависимости от исполнения |
| Масса | около 93 кг в открытых карточках поставщиков |
| Область использования | АГЗС, газонаполнительные станции, базы хранения СУГ, автоцистерны, газовозы, сливоналивные линии |
Назначение в составе системы СУГ
Расходомер LPM-200 устанавливается в линию перекачки жидкой фазы СУГ и измеряет объем продукта, проходящего через измерительную камеру. Полученные данные отображаются на механическом регистраторе и могут использоваться для технологического или коммерческого учета отпуска.
В составе узла могут использоваться фильтр, сепаратор или пароотделитель и дифференциальный клапан. Эти элементы помогают подготовить поток к измерению, снизить влияние паровой фазы и обеспечить более стабильную работу расходомера при перекачке пропан-бутановой смеси.
Конструкция и принцип работы
Основой LPM-200 является измерительная камера Liqua-Tech. Поток СУГ проходит через расходомер, приводит в действие измерительный механизм, после чего объем передается на регистрирующее устройство.
В зависимости от комплектации расходомер может оснащаться печатающим или непечатающим регистратором Veeder-Root. Для объектов, где требуется документирование отпуска, выбирают исполнение с печатающим устройством; для технологического учета может применяться непечатающий регистратор.
Особенности эксплуатации
Расходомер должен эксплуатироваться в системе, рассчитанной на работу со сжиженным углеводородным газом. При монтаже необходимо учитывать направление потока, рабочее давление, тип присоединения 2", наличие фильтрации, состояние запорной арматуры, заземление и требования к безопасной эксплуатации оборудования СУГ.
Перед запуском проверяют герметичность соединений, отсутствие утечек, состояние фильтра, работу дифференциального клапана, исправность регистратора и корректность показаний. Работы с СУГ должны выполнять специалисты, имеющие допуск к обслуживанию газового оборудования.
Комплектация
- расходомер Liqua-Tech LPM-200 — 1 шт.;
- регистратор Veeder-Root — в зависимости от комплектации;
- фильтр / сепаратор / пароотделитель — при наличии в выбранном исполнении;
- дифференциальный клапан — при наличии в составе узла;
- печатающее устройство — опционально;
- упаковка — при наличии в поставке;
- паспорт или сопроводительная документация — при наличии в поставке.
Применение и подбор
При подборе Liqua-Tech LPM-200 учитывают рабочую среду СУГ, требуемый диапазон расхода, рабочее давление, тип присоединения, необходимость печатающего регистратора, требования к температурной компенсации, схему трубопровода и условия монтажа на автоцистерне или стационарном объекте.
Для замены действующего расходомера дополнительно сверяют маркировку старого узла, направление потока, присоединительные размеры, наличие фильтра и пароотделителя, тип регистратора, требования к поверке или калибровке и фактическую производительность линии перекачки СУГ.
