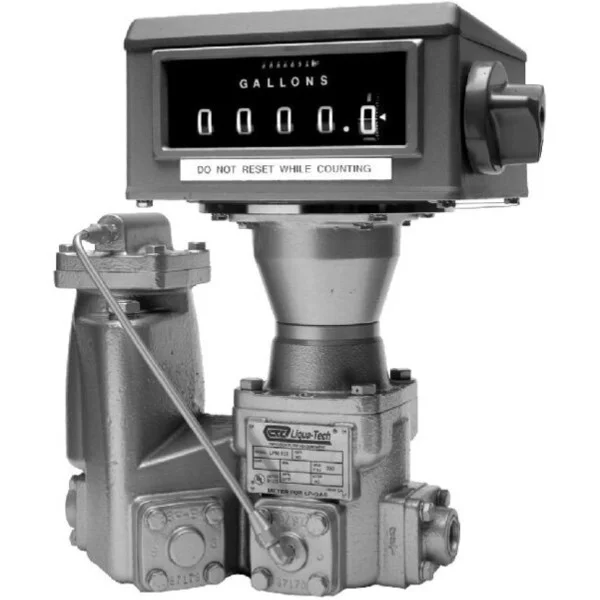

Расходомер LPM-102

Расходомер Liqua-Tech LPM-102 — механический расходомер для учета сжиженного углеводородного газа в розничных газораздаточных установках. Модель применяется для измерения объема жидкой фазы пропан-бутановой смеси при отпуске СУГ через газораздаточную линию.

Область применения

Liqua-Tech LPM-102 используют на АГЗС, газораздаточных установках, небольших пунктах отпуска СУГ, автоцистернах и технологических линиях, где требуется учет пропана, бутана или пропан-бутановой смеси в диапазоне малых и средних расходов.

Расходомер подходит для розничного отпуска сжиженного газа, контроля выдачи продукта и комплектации газораздаточных систем. В отличие от LPM-200, модель LPM-102 рассчитана на меньший диапазон расхода и применяется там, где не требуется высокая производительность оптовой линии.

Преимущества

• предназначен для учета LPG / СУГ;
• применяется в розничных газораздаточных установках;
• диапазон расхода 12–68 л/мин;
• рабочее давление до 24–24,6 бар;
• в составе узла предусмотрены фильтр, пароотделитель и дифференциальный клапан;
• может комплектоваться регистратором Veeder-Root;
• калибровка возможна в литрах или галлонах в зависимости от исполнения;
• измерительная камера Liqua-Tech рассчитана на работу с жидким пропаном и СУГ;
• подходит для обслуживания и замены расходомера в газораздаточной линии.

Технические характеристики

Назначение в составе системы СУГ

Расходомер LPM-102 устанавливается в линию жидкой фазы СУГ и измеряет объем продукта, проходящего через измерительную камеру. Полученные данные отображаются на механическом регистраторе и используются для учета отпуска пропан-бутановой смеси.

Фильтр защищает измерительную камеру от механических частиц, пароотделитель помогает удалить паровую фазу из потока, а дифференциальный клапан поддерживает условия, при которых через измеритель проходит преимущественно жидкая фаза. Это важно для корректности учета СУГ.

Конструкция и принцип работы

В основе LPM-102 используется измерительная камера Liqua-Tech. Поток жидкого пропана или пропан-бутановой смеси проходит через расходомер, приводит в действие измерительный механизм, после чего объем передается на регистрирующее устройство.

В зависимости от комплектации расходомер может оснащаться печатающим или непечатающим регистратором Veeder-Root. Для розничного отпуска выбирают исполнение, соответствующее требованиям объекта к учету, индикации и оформлению операций выдачи.

Особенности эксплуатации

Расходомер должен эксплуатироваться в системе, рассчитанной на работу со сжиженным углеводородным газом. При монтаже необходимо учитывать направление потока, рабочее давление, тип присоединения, наличие фильтрации, состояние запорной арматуры, заземление и требования к безопасной эксплуатации оборудования СУГ.

Перед запуском проверяют герметичность соединений, отсутствие утечек, состояние фильтра, работу пароотделителя, исправность дифференциального клапана, корректность регистратора и стабильность показаний. Работы с СУГ должны выполнять специалисты, имеющие допуск к обслуживанию газового оборудования.

Комплектация

• расходомер Liqua-Tech LPM-102 — 1 шт.;
• регистратор Veeder-Root — в зависимости от комплектации;
• фильтр / сетчатый узел — при наличии в выбранном исполнении;
• пароотделитель — при наличии в составе узла;
• дифференциальный клапан — при наличии в составе узла;
• печатающее устройство — опционально;
• упаковка — при наличии в поставке;
• паспорт или сопроводительная документация — при наличии в поставке.

Применение и подбор

При подборе Liqua-Tech LPM-102 учитывают рабочую среду СУГ, требуемый диапазон расхода 12–68 л/мин, рабочее давление, тип присоединения, необходимость печатающего регистратора, единицы измерения, схему трубопровода и условия монтажа на газораздаточной установке.

Для замены действующего расходомера дополнительно сверяют маркировку старого узла, направление потока, присоединительные размеры, наличие фильтра и пароотделителя, тип регистратора, требования к поверке или калибровке и фактическую производительность линии отпуска СУГ.
