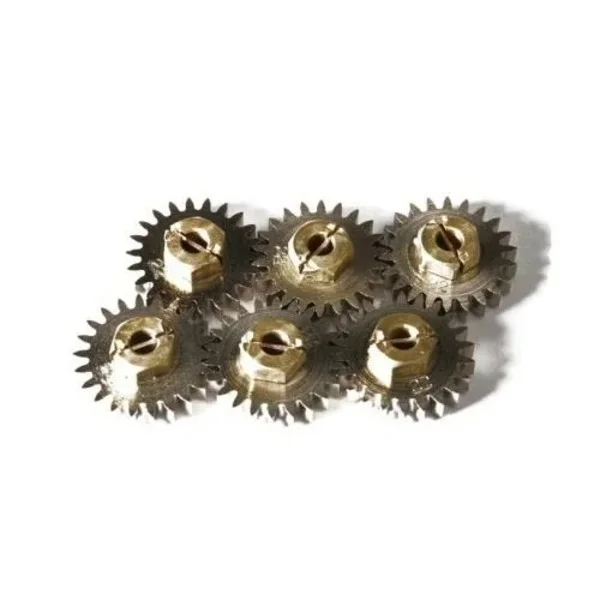

Шестеренка к расходомерам LIQUA-TECH

Калибровочная шестерня Liqua-Tech L081230 — сменный элемент зубчатой передачи регистра расходомеров серии LPM. Шестерня используется для изменения передаточного отношения между измерительным механизмом и счетным устройством, что позволяет корректировать показания расходомера при его калибровке.

Назначение

Калибровочная шестерня устанавливается в узле привода регистра расходомера Liqua-Tech. Подбор шестерни с требуемым количеством зубьев позволяет скорректировать передаточное отношение и привести показания счетчика в соответствие с фактическим объемом проходящего продукта.

Такие шестерни применяются при обслуживании, ремонте и метрологической настройке расходомеров для СУГ.

Технические характеристики

Совместимость

Сменные калибровочные шестерни применяются в приводе регистра расходомеров Liqua-Tech, в том числе в системах на базе LPM-102 и LPM-200.

Конкретную шестерню необходимо подбирать по модели расходомера, исполнению регистра и требуемому передаточному отношению.

Работа в расходомере

Измерительная камера преобразует объем проходящего продукта в механическое вращение привода. Через зубчатую передачу это движение передается на регистратор, который отображает измеренный объем.

Изменение числа зубьев калибровочной шестерни изменяет передаточное отношение привода и, соответственно, соотношение между оборотами измерительного механизма и показаниями регистра.

Калибровка

Liqua-Tech предусматривает применение сменных шестерен как штатный способ настройки передаточного отношения механического регистра. В конструкции адаптера регистра такие шестерни выделены как отдельные сменные детали.

Подбор выполняется по результатам контрольного пролива и сравнения фактического объема с показаниями счетчика.

После замены измерительной камеры

После установки новой или восстановленной измерительной камеры может потребоваться повторная проверка калибровки расходомера и подбор соответствующей пары или комбинации шестерен.

Использовать шестерню только по внешнему размеру не рекомендуется: одинаковые по диаметру детали могут иметь разное количество зубьев и передаточное отношение.

Применение

• ремонт расходомеров Liqua-Tech LPM;
• настройка механического регистра;
• корректировка показаний после ремонта измерительной камеры;
• метрологическая настройка счетчиков СУГ;
• сервисное обслуживание оборудования АГЗС и газовозов.

Подбор

Перед заказом необходимо определить модель расходомера, исполнение регистра и требуемое количество зубьев. Базовое обозначение семейства — L081230, а полный артикул зависит от конкретного исполнения шестерни.

Не следует выбирать деталь только по названию «шестеренка Liqua-Tech»: для корректной калибровки важно точное передаточное отношение.
