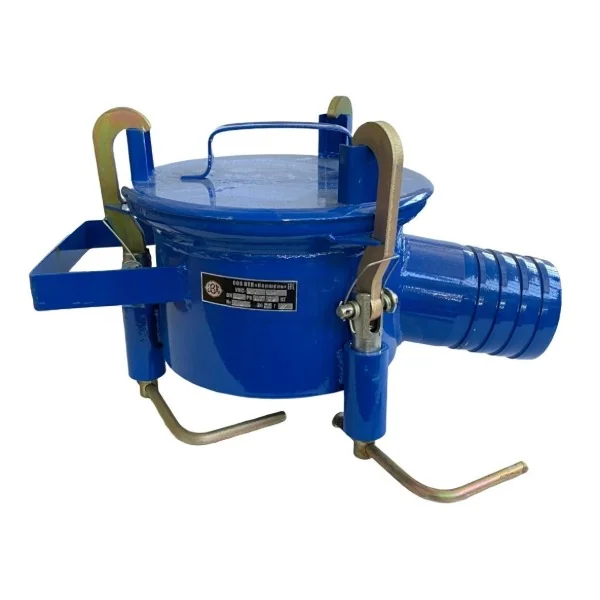

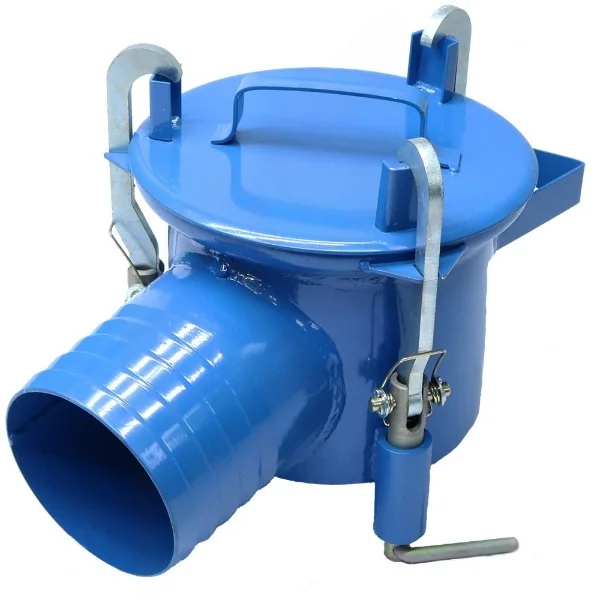

Устройство нижнего слива УНС

Устройство нижнего слива УНС применяется для перелива нефтепродуктов из железнодорожных вагонов-цистерн в наземные и подземные резервуары, а также другие емкости. Это высококачественное оборудование используется для обеспечения безопасного и эффективного процесса слива жидкостей с минимальными рисками пролива. Особенности устройства нижнего слива УНС: Корпу…

Цена и заказ

Цена: Цена по запросу
Статус: Цена по запросу
Как заказать: Положить в корзину, оформить быстрый заказ или запросить КП.
Условия: Доставка по РФ и СНГ, гарантия 12 месяцев, техническая поддержка и проверка комплектации менеджером.

Связаться с менеджером

Изображения

Основные данные

Внутренний код: 8159

Разделы каталога

Описание

Устройство нижнего слива УНС применяется для перелива нефтепродуктов из железнодорожных вагонов-цистерн в наземные и подземные резервуары, а также другие емкости. Это высококачественное оборудование используется для обеспечения безопасного и эффективного процесса слива жидкостей с минимальными рисками пролива.

Особенности устройства нижнего слива УНС:

Корпус устройства: Изготавливается из стального металла (УНС) или алюминия (УНСА), что обеспечивает высокую прочность и устойчивость к воздействию внешней среды.
Разнообразие присоединений сливного патрубка:
- Обычное исполнение: С наконечником для шлангов.
- Исполнение «М»: С фланцем для более надежного соединения.
- Исполнение «К»: С резьбой для использования с быстроразъемными соединениями типа «Камлок».
Устойчивость к климатическим воздействиям: Устройство может быть выполнено в вариантах У (умеренный климат) и УХЛ (холодный климат с температурой до -60°C), соответствуя ГОСТ 15150-69 для различных климатических условий.
Конструкция: УНС состоит из корпуса, крышки, уплотнения, скобы и патрубка, а также трех захватов для надежного крепления устройства.
Простота использования: Устройство легко устанавливается на сливной прибор цистерны с помощью трех подпружиненных крючкообразных крепежей, которые плотно прижимаются к сливному узлу цистерны, предотвращая пролив.

Процесс использования устройства УНС:

Для начала слива нефтепродуктов из железнодорожной цистерны необходимо:

Извлечь крышку с устройства УНС.
Подвести устройство под сливной прибор цистерны.
Завести один из захватов за буртик сливного прибора.
Подтянуть устройство вверх до защелкивания захватов.
Затянуть стягивающие винты захватов.
Открыть сливной клапан цистерны и начать слив.

После завершения процесса слива устройство снимается, и крышка закрывает сливной патрубок для предотвращения загрязнений и потерь нефтепродуктов.

Технические характеристики устройства нижнего слива УНС:

Наименование параметра	УНС-75	УНС-100	УНС-150
Условный проход DN, мм	75	100	150
Габаритные размеры, мм	Длина: 422, Ширина: 285, Высота: 270	Длина: 430, Ширина: 285, Высота: 320	Длина: 442, Ширина: 285, Высота: 320
Рабочее давление	Не более 0,4 МПа	Не более 0,4 МПа	Не более 0,4 МПа
Масса, кг	Не более 10,5	Не более 12,2	Не более 18,1
Климатическое исполнение	У, УХЛ	У, УХЛ	У, УХЛ
Категория размещения	1 (по ГОСТ 15150-69)	1 (по ГОСТ 15150-69)	1 (по ГОСТ 15150-69)

Схема устройства УНС:

Монтажная схема устройства УНС позволяет легко интегрировать его в систему слива нефтепродуктов, обеспечивая высокую эффективность работы и безопасность на каждом этапе использования.
