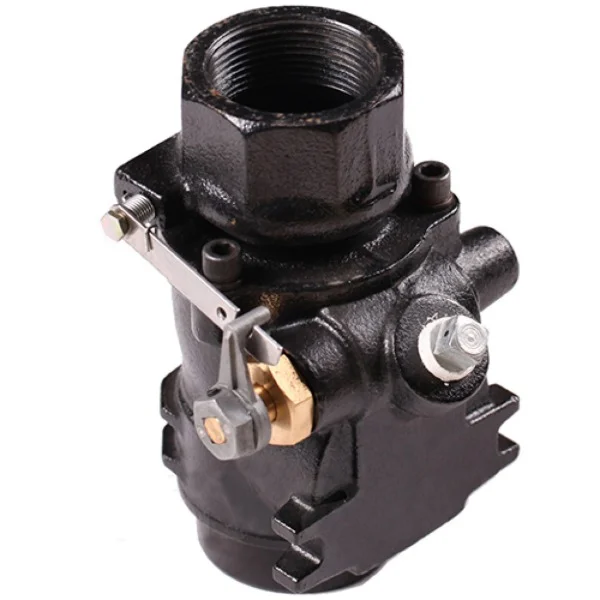

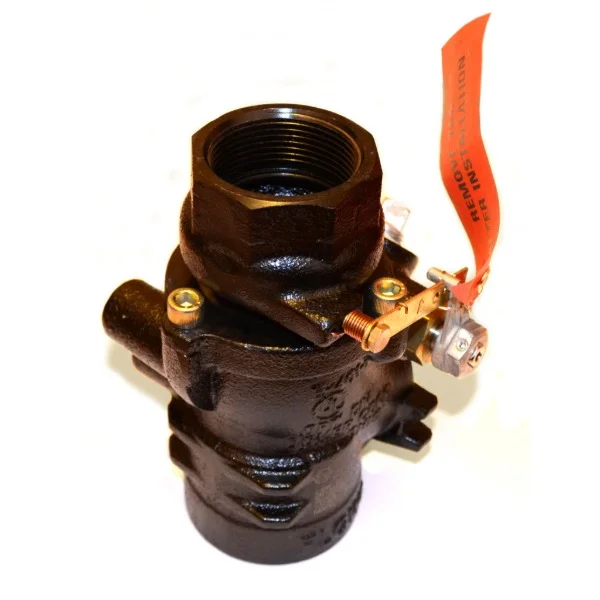

Клапан аварийный под ТРК OPW 1,5"
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Клапан аварийный под ТРК OPW 1,5" — отсечной предохранительный клапан для установки на топливной линии под топливораздаточной колонкой. Узел применяется для автоматического перекрытия подачи топлива при аварийном воздействии на колонку, смещении ТРК или пожарной ситуации.
Область применения
Аварийный клапан OPW устанавливают под ТРК на уровне островка АЗС. Изделие используется в напорных топливных линиях, которые подают бензин, дизельное топливо или совместимые топливные смеси к раздаточному оборудованию.
Клапан предназначен для снижения риска пролива топлива при повреждении колонки. При ударе или срыве ТРК корпус разрушается по срезной канавке, после чего внутренний механизм перекрывает поток топлива.
Преимущества
- автоматическое перекрытие топливной линии при аварийном воздействии на ТРК;
- установка под топливораздаточной колонкой на уровне островка;
- срезная канавка для контролируемого разрушения при смещении колонки;
- исполнение 1,5" для топливных линий соответствующего типоразмера;
- применение в системах отпуска бензина, дизельного топлива и совместимых топливных смесей;
- чугунный корпус с защитным покрытием;
- соответствие требованиям UL 842 для аварийных клапанов OPW 10 Series.
Технические характеристики
| Параметр | Значение |
| Наименование | Клапан аварийный под ТРК OPW 1,5" |
| Бренд | OPW |
| Тип изделия | аварийный отсечной клапан под ТРК |
| Серия | OPW 10 Series |
| Назначение | перекрытие подачи топлива при аварийном воздействии на топливораздаточную колонку |
| Место установки | топливная линия под ТРК на уровне островка |
| Размер присоединения | 1-1/2" |
| Тип резьбы | NPT; британская резьба доступна в отдельных исполнениях серии |
| Рабочие среды | бензин, дизельное топливо, E85, метанол и совместимые топлива в зависимости от исполнения |
| Тип срабатывания | механическое разрушение по срезной канавке с перекрытием потока |
| Исполнения серии | single-poppet и double-poppet |
| Материал корпуса | чугун |
| Покрытие | Black Duragard E-Coating |
| Стандарт | UL 842 |
Конструкция и принцип работы
Клапан устанавливается в основании ТРК и жёстко крепится к конструкции островка или стабилизирующей системе. Такое крепление необходимо, чтобы при ударе по колонке разрушение произошло в зоне срезной канавки, а не на участке трубопровода.
При смещении или срыве колонки верхняя часть клапана отделяется по срезной зоне. Внутренний клапанный механизм закрывается и перекрывает подачу топлива. В single-poppet исполнении перекрывается подающая линия, а double-poppet исполнение дополнительно ограничивает выход топлива из внутренней обвязки ТРК.
Монтаж и обслуживание
Клапан должен быть установлен с привязкой срезной канавки к уровню островка или монтажной поверхности. Для корректного срабатывания корпус клапана необходимо жёстко закрепить, а подвижные внешние элементы не должны упираться в посторонние конструкции.
При обслуживании аварийных клапанов питание насосной системы отключают. Автоматическое закрытие клапана проверяют по регламенту объекта и требованиям применяемых норм, включая ручное срабатывание механизма при плановой проверке.
Применение и подбор
При подборе аварийного клапана OPW 1,5" проверяют диаметр топливной линии, тип резьбы, исполнение single-poppet или double-poppet, рабочую среду, схему трубопровода под ТРК и требования проекта к аварийному перекрытию топлива.
Для замены действующего клапана дополнительно сверяют установленную серию OPW, высоту выхода к колонке, тип стабилизирующего крепления, состояние подводящего трубопровода и совместимость с внутренней обвязкой ТРК.
