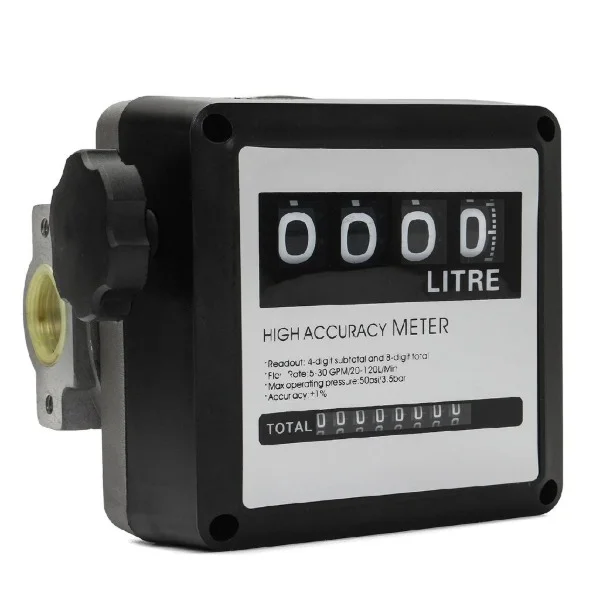

Счётчик топлива FM-120 — механический расходомер для учёта дизельного топлива и керосина в линиях раздачи и перекачивания. Применяется в составе мини-АЗС, топливораздаточных комплектов, насосных узлов, мобильных заправочных установок, автопарков, складов ГСМ и сервисных зон.
Область применения
FM-120 устанавливают в топливную магистраль для контроля количества выданного дизельного топлива. Счётчик подходит для внутрихозяйственного учёта при заправке техники, транспорта, строительных машин, спецтехники и технологического оборудования.
Механическое исполнение не требует электропитания и удобно для простых топливораздаточных систем. Счётчик может применяться в составе насосных комплектов и гравитационных линий при соблюдении требуемого расхода и давления.
Назначение
FM-120 измеряет объём топлива, проходящего через корпус счётчика, и отображает данные на механическом барабанном табло. Разовый счётчик используют для контроля текущей выдачи топлива, а суммарный необнуляемый счётчик — для контроля общего объёма, прошедшего через расходомер.
Особенности
- механическое исполнение без электропитания;
- дисковый принцип измерения;
- применение для дизельного топлива и керосина;
- производительность 20–120 л/мин;
- точность измерения ±1% после калибровки;
- присоединительный размер 1 дюйм;
- обнуляемый счётчик разовой выдачи до 9999 л;
- необнуляемый суммарный счётчик до 99 999 999 л;
- калибровочный механизм для настройки показаний;
- подходит для мини-АЗС, насосных комплектов и мобильных заправочных установок.
Технические характеристики
| Параметр | Значение |
| Тип изделия | механический счётчик топлива / расходомер |
| Модель | FM-120 |
| Назначение | учёт дизельного топлива и керосина |
| Рабочие среды | дизельное топливо, керосин |
| Принцип измерения | дисковый |
| Тип индикации | механическое барабанное табло |
| Производительность | 20–120 л/мин |
| Точность измерения | ±1% после калибровки |
| Повторяемость | ±0,2% |
| Рабочее давление | 3 бар / 0,3 МПа |

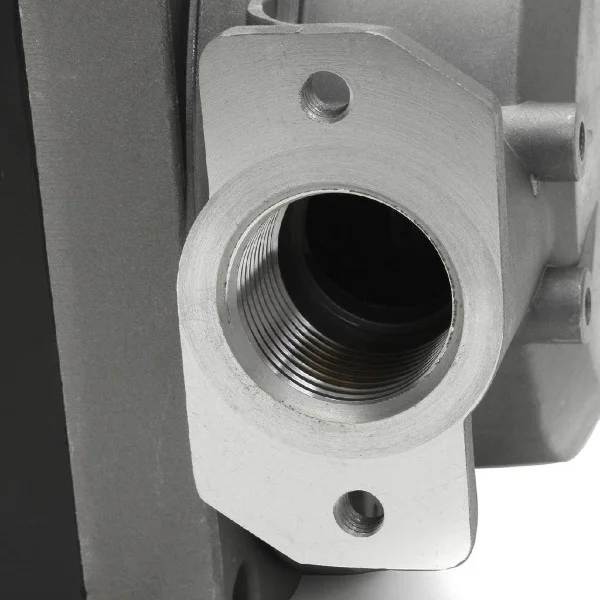

| Присоединительный размер | 1 дюйм |
| Тип резьбы | BSP или NPT в зависимости от исполнения |
| Разовый счётчик | обнуляемый, до 9999 л |
| Суммарный счётчик | необнуляемый, до 99 999 999 л |
| Цена деления | 0,1 л |
| Количество счётных устройств | 2 |
| Корпус | алюминий / пластик |
| Температура эксплуатации | от -30 до +60 °C; для отдельных исполнений от -10 до +45 °C |
| Габаритные размеры | 185 × 185 × 170 мм |
| Масса | 1,9 кг |
Монтаж и применение
Счётчик FM-120 устанавливают в топливную линию с учетом направления потока, указанного на корпусе. Перед счётчиком рекомендуется использовать фильтр, чтобы защитить измерительный механизм от механических примесей и снизить риск заклинивания или ухудшения точности.
Обслуживание
В процессе эксплуатации необходимо контролировать герметичность соединений, чистоту топлива, состояние фильтра перед счётчиком и корректность показаний. При необходимости выполняют калибровку счётчика, особенно после изменения условий работы, вязкости топлива или после обслуживания топливной линии.
Применение и подбор
При подборе FM-120 учитывают тип топлива, требуемый расход, рабочее давление, присоединительный размер, температуру эксплуатации и место установки в линии. Для мини-АЗС, автопарков и мобильных заправочных комплектов счётчик подбирают вместе с насосом, фильтром, рукавами, раздаточным краном и совместимыми уплотнениями.
