Устройство съема сигнала УСС-Б
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

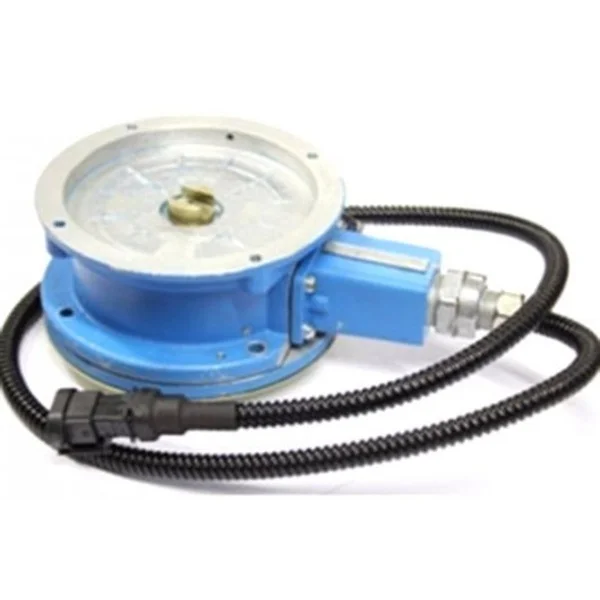

Устройство съёма сигнала УСС-Б — импульсный датчик для счётчиков жидкости, предназначенный для преобразования вращения выходного вала счётчика в электрические импульсы. Применяется в узлах учёта нефтепродуктов, топлива, масел и других совместимых жидкостей, где требуется передача сигнала на вторичный прибор, контроллер или систему автоматизированного учёта.
Область применения
УСС-Б устанавливают на счётчики жидкости типа ППО, ППВ и другие совместимые измерители объёма, имеющие выходной вал для подключения устройства съёма сигнала. Устройство применяют на АЗС, нефтебазах, складах ГСМ, в топливораздаточных пунктах, автопарках, технологических установках и системах коммерческого или внутрихозяйственного учёта нефтепродуктов.
Устройство используется совместно с вторичными приборами, контроллерами и электронными цифровыми отсчётными устройствами. Оно позволяет передавать импульсный сигнал от механического счётчика на оборудование, которое отображает, суммирует или обрабатывает данные о расходе жидкости.
Назначение
УСС-Б преобразует угол поворота выходного вала счётчика жидкости в электрические импульсы. Количество импульсов пропорционально вращению вала и объёму жидкости, прошедшему через счётчик. Благодаря этому механический счётчик можно использовать в составе электронного узла учёта, системы дистанционной индикации или автоматизированного контроля отпуска топлива.
Особенности
- преобразование вращения выходного вала счётчика в электрические импульсы;
- двухканальный импульсный выход;
- фотоэлектрический принцип преобразования сигнала;
- совместимость со счётчиками жидкости ППО и ППВ;
- работа с контроллерами и вторичными приборами учёта;
- питание 12 В;
- степень защиты IP67;
- длина линии связи до 1000–1500 м в зависимости от схемы подключения;
- применение в узлах учёта нефтепродуктов и топлива.
Технические характеристики
| Параметр | Значение |
| Тип изделия | устройство съёма сигнала / импульсный датчик |
| Модель | УСС-Б |
| Назначение | преобразование угла поворота выходного вала счётчика жидкости в электрические импульсы |
| Принцип преобразования | фотоэлектрический |
| Формирование сигнала | дисковый обтюратор и щелевой оптрон |
| Количество каналов | 2 |
| Совместимые счётчики | ППО, ППВ и другие совместимые счётчики жидкости с выходным валом |
| Варианты исполнения | УСС-Б-25, УСС-Б-50, УСС-Б-70 |
| Цена импульса | зависит от исполнения: 1 л/имп, 0,1 л/имп или 0,01 л/имп |
| Рабочий диапазон сигналов | 0–1000 имп/с |
| Максимальная частота вращения вала | 500 об/мин |
| Напряжение питания | 12 В |
| Ток потребления | не более 0,03 А |
| Степень защиты | IP67 |
| Длина соединительного кабеля до распределительного устройства | 0,6–2,0 м |
| Длина линии связи | до 1000–1500 м в зависимости от вторичного прибора и схемы подключения |
| Температура окружающей среды | от -40 до +50 °C |
| Масса | около 2–2,2 кг |
Монтаж и применение
Устройство УСС-Б устанавливают на счётчик жидкости в соответствии с конструкцией выходного вала и требованиями схемы учёта. Перед монтажом проверяют совместимость исполнения УСС-Б со счётчиком, состояние посадочных поверхностей, герметичность корпуса, целостность кабеля и правильность подключения к вторичному прибору или контроллеру.
Подключение и эксплуатация
При подключении необходимо соблюдать полярность питания, требования к линии связи и условия взрывозащищённого исполнения. Кабельную линию прокладывают с учётом защиты от механических повреждений, влаги, перегрева и электромагнитных помех. После подключения проверяют наличие импульсов при вращении вала счётчика и корректность отображения данных на вторичном приборе.
Применение и подбор
При подборе УСС-Б учитывают тип счётчика, цену импульса, требуемую точность учёта, совместимость с контроллером или вторичным прибором, длину линии связи, условия эксплуатации и требования проекта узла учёта. Для счётчиков ППО и ППВ устройство подбирают вместе с монтажными частями, кабельной линией, вторичным прибором и системой отображения или передачи данных.
