Описание

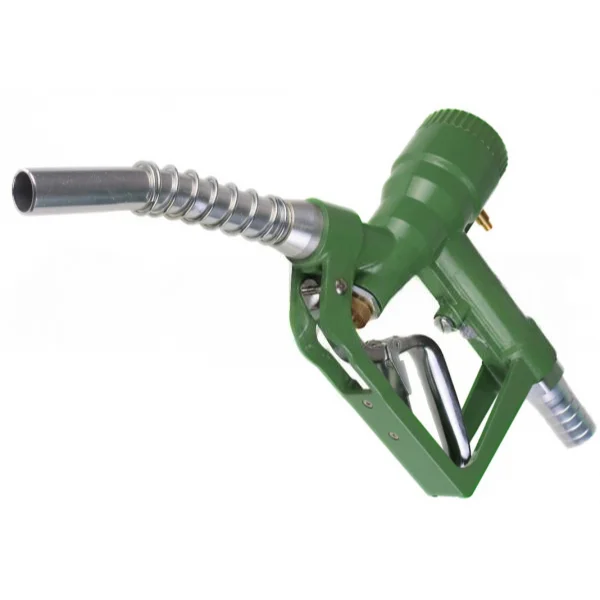

Заправочный пистолет LLY-25 JH — раздаточный кран со встроенным механическим счетчиком для измерения разового и суммарного количества отпускаемой жидкости. Модель применяется в системах заправки и перекачки дизельного топлива, масла и совместимых нефтепродуктов.
Область применения
LLY-25 JH используют на ведомственных заправочных пунктах, мини-АЗС, топливных складах, в автопарках, сельском хозяйстве, строительных организациях и передвижных заправочных установках.
Кран-счетчик подходит для внутрихозяйственного учета топлива при отпуске из емкостей, насосных установок и мобильных модулей. Местное счетное устройство позволяет контролировать разовую выдачу и общий накопленный объем без подключения внешней электроники.
Преимущества
- раздаточный кран и счетчик в одном узле;
- механическое местное счетное устройство;
- измерение разового и суммарного объема жидкости;
- диапазон расхода 25–65 л/мин;
- погрешность измерения ±1%;
- условный проход 25 мм;
- возможность применения в стационарных и передвижных системах заправки;
- не требует электропитания для работы счетного механизма.
Технические характеристики
| Параметр | Значение |
| Наименование | Кран-счетчик LLY-25 JH |
| Модель | LLY-25 |
| Тип изделия | раздаточный кран со счетчиком |
| Тип счетчика | механический, местное счетное устройство |
| Назначение | измерение разового и суммарного количества отпускаемой жидкости |
| Рабочие среды | дизельное топливо, масло и совместимые нефтепродукты |
| Условный проход | 25 мм |
| Диапазон расхода | 25–65 л/мин |
| Погрешность измерения | ±1% |
| Цена деления | 1 л |
| Разрядность сбрасываемой шкалы | до 9999 л |
| Входное присоединение | 1" |
| Рабочее давление | до 1 МПа в зависимости от исполнения |
| Материал корпуса | алюминий / алюминиевый сплав |
| Температура эксплуатации | от −20 до +60 °C по открытым карточкам LLY-25 |
Конструкция и принцип работы
LLY-25 объединяет раздаточный кран и счетный механизм. При прохождении жидкости через корпус поток приводит в действие измерительный узел, а счетное устройство отображает объем отпуска за текущую операцию и накопленный общий объем.
Механический счетчик удобен для объектов, где требуется простой локальный контроль выдачи топлива без подключения к системе автоматизации. Для корректного учета кран должен работать в пределах установленного диапазона расхода и с жидкостью, соответствующей параметрам изделия.
Применение и подбор
При подборе LLY-25 JH проверяют рабочую среду, диапазон расхода, входное присоединение 1", требуемую точность учета, рабочее давление линии и совместимость с насосом, рукавом и заправочным оборудованием.
Для замены действующего крана-счетчика дополнительно сверяют маркировку установленного узла, диаметр подключения, тип счетного механизма, состояние фильтрации топлива и требования объекта к внутрихозяйственному учету.
