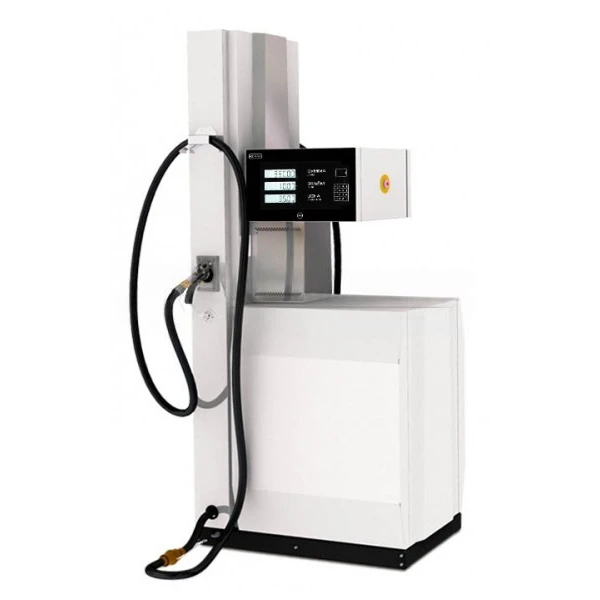

ГРК Топаз 210Г
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
ГРК Топаз-210Г — двухрукавная газораздаточная колонка для измерения и отпуска сжиженных углеводородных газов. Установка применяется на объектах АГЗС для выдачи СУГ в баки транспортных средств и тару потребителей.
Область применения
Колонка используется в составе стационарной газозаправочной инфраструктуры для отпуска пропан-бутановой смеси. Модель рассчитана на один вид топлива и две точки выдачи через раздаточные рукава.
ГРК Топаз-210Г относится к установкам с напорной гидравликой. Такая схема предполагает подачу продукта от внешнего насосного оборудования, а колонка выполняет измерение объёма, управление отпуском и индикацию параметров заправки.
Особенности
- двухрукавное исполнение для одного вида топлива;
- работа со сжиженным углеводородным газом;
- напорная гидравлическая система;
- производительность до 50 л/мин через один рукав;
- минимальная доза выдачи 5 л;
- исполнение с СДИ или ЖКИ-индикацией;
- наличие разрывных муфт, раздаточных кранов, манометров и измерителей объёма в гидравлической схеме.
Технические характеристики
| Параметр | Значение |
| Назначение | измерение и отпуск сжиженных углеводородных газов |
| Виды топлива | СУГ, пропан-бутановая смесь |
| Количество видов топлива | 1 |
| Гидравлическая система | напорная |
| Количество раздаточных рукавов | 2 |
| Номинальный расход через один раздаточный рукав | до 50 л/мин |
| Наименьший расход топлива через один рукав | не более 5 л/мин |
| Минимальная доза выдачи топлива | 5 л |
| Пределы допустимой относительной погрешности | ±1,0% при нормальных условиях; ±2,0% при условиях, отличных от нормальных |
| Тип индикации | СДИ или ЖКИ, в зависимости от исполнения |
| Температура эксплуатации | от -40 до +50 °C |
| Габаритные размеры | 998 × 946 × 2190 мм |
| Масса | не более 215 кг |
Комплектация и гидравлическая схема
В гидравлическую схему установки входят измерители объёма, соленоидные клапаны, отсечные клапаны, клапаны снижения, дифференциальные клапаны, раздаточные краны, гибкие шланги, манометры, сепаратор и разрывные муфты.
Применение и подбор
При подборе ГРК Топаз-210Г учитывают двухрукавное исполнение, напорную схему гидравлики, требуемую производительность, тип индикации, условия эксплуатации и схему подключения к насосному оборудованию. Для действующей АГЗС также важно сверить габариты, фундаментное основание, подвод жидкой фазы и отвод паровой фазы.
