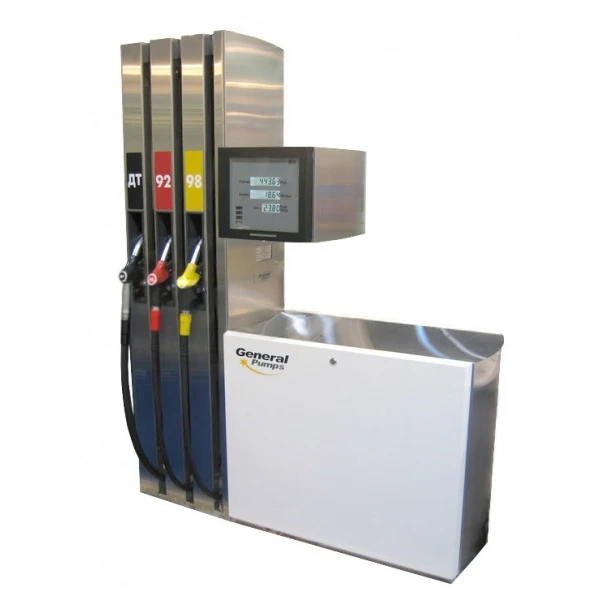

ТРК General Pumps GP-MPD 6/0/6

Топливораздаточная колонка General Pumps GP-MPD 6/0/6 — двухсторонняя напорная ТРК для отпуска трех видов светлого нефтепродукта через шесть раздаточных рукавов. Колонка предназначена для коммерческих и ведомственных АЗС, где топливо подается к ТРК внешней насосной системой.

Назначение

General Pumps GP-MPD 6/0/6 применяется для измеренного отпуска бензина, дизельного топлива и других совместимых светлых нефтепродуктов.

Конфигурация рассчитана на три независимых вида топлива. Для каждого продукта предусмотрено по два раздаточных рукава — по одному с каждой стороны колонки.

Основные характеристики

Что означает 6/0/6

Обозначение GP-MPD 6/0/6 относится к напорной конфигурации колонки. Модель имеет шесть раздаточных рукавов и работает без встроенных насосных моноблоков.

Топливо поступает в колонку от внешнего насосного оборудования, установленного в технологической системе АЗС. Поэтому GP-MPD 6/0/6 необходимо отличать от всасывающих исполнений серии, оборудованных собственными насосными узлами.

Три вида топлива

ТРК рассчитана на три независимых продукта. Каждый вид топлива проходит через собственный измерительный и управляющий тракт и выводится на два раздаточных рукава.

Такая схема позволяет организовать отпуск трех марок топлива с обеих сторон заправочного островка.

Напорная гидравлика

GP-MPD 6/0/6 не забирает нефтепродукт из резервуара собственным встроенным насосом. Необходимое давление создается внешней насосной системой объекта.

Внутри ТРК выполняются фильтрация, измерение объема, управление потоком и отпуск топлива через соответствующий раздаточный рукав.

Производительность

Для стандартного исполнения номинальная производительность составляет 50 л/мин через один раздаточный рукав.

Также выпускаются варианты с производительностью 80 л/мин. При заказе производительность следует указывать как отдельный параметр исполнения.

Учет и индикация

Колонка оснащается электронными измерительными каналами и двухсторонней индикацией. На дисплеях отображаются объем отпущенного топлива, стоимость заправки и установленная цена за единицу объема.

Конкретный тип отсчетного устройства, интерфейсы связи и возможности интеграции с системой управления АЗС зависят от комплектации.

Фильтрация топлива

В каждом гидравлическом тракте предусматривается фильтрация нефтепродукта перед измерительным оборудованием.

Для распространенной комплектации указывается номинальная тонкость фильтрации 20 мкм. Фактическое исполнение фильтров рекомендуется сверять по спецификации поставки.

Раздаточное оборудование

ТРК комплектуется шестью раздаточными рукавами и автоматическими топливораздаточными кранами. Стандартная длина рукава составляет не менее 4,2 м.

Марки рукавов, пистолетов, измерителей и регулирующих клапанов могут отличаться в зависимости от выбранной комплектации.

Климатическое исполнение

Стандартные исполнения предназначены для эксплуатации в широком диапазоне температур. Для распространенной версии указывается диапазон окружающей температуры от −40 до +50 °C.

Для эксплуатации в более тяжелых климатических условиях состав оборудования и систему обогрева необходимо согласовывать при заказе.

Применение

• коммерческие многопродуктовые АЗС;
• ведомственные заправочные станции;
• автопарки и транспортные предприятия;
• промышленные топливозаправочные пункты;
• АЗС с внешней напорной системой подачи топлива.

GP-MPD 6/0/6 и GP-MPD 6/3/6

Обе модели рассчитаны на три вида топлива и имеют шесть раздаточных рукавов, однако отличаются схемой подачи продукта.

GP-MPD 6/0/6 — напорная версия без встроенных насосных моноблоков. GP-MPD 6/3/6 — всасывающее исполнение с насосными узлами для трех топливных продуктов.

Подбор

При заказе необходимо определить требуемую производительность, вариант гидравлических и измерительных компонентов, климатическое исполнение, тип электроники и состав раздаточного оборудования.

Если колонка приобретается на замену существующей, рекомендуется сверить полное обозначение GP-MPD 6/0/6 и спецификацию установленных измерителей, клапанов и контроллера.
