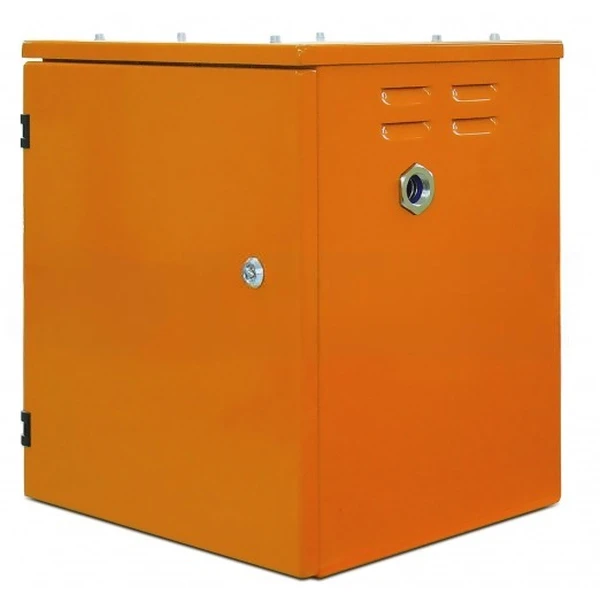

УТ Топаз-810

УТ Топаз-810 — топливораздаточная установка для измерения объёма и отпуска жидкого моторного топлива из автоцистерн и мобильных топливозаправщиков. Модель предназначена для оснащения бензовозов, передвижных заправочных комплексов и техники, используемой для доставки и выдачи топлива на удалённых объектах.

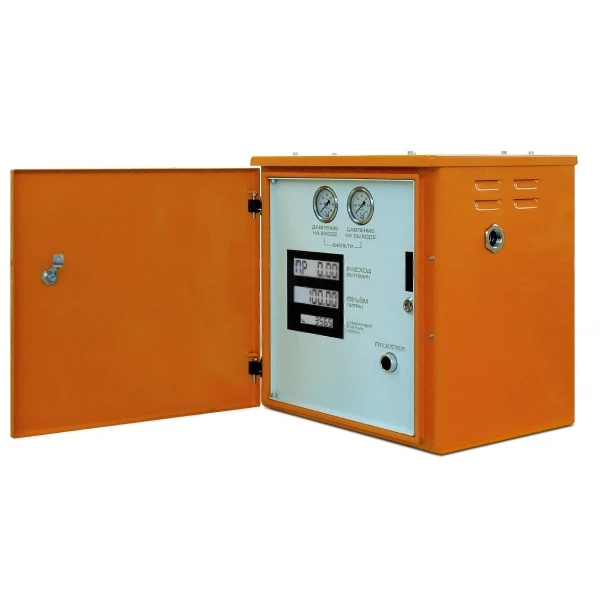

Установка оснащена напорной гидравлической системой, жидкокристаллическим отсчётным устройством и одним каналом выдачи топлива. Номинальная производительность составляет 80 л/мин, питание осуществляется от источника постоянного тока напряжением 24 В.

Назначение и область применения

Топливораздаточная установка Топаз-810 используется для контролируемого отпуска бензина, дизельного топлива и керосина из ёмкости автоцистерны. Оборудование обеспечивает измерение количества выданного топлива и отображение результатов на электронном отсчётном устройстве.

Модель применяется при организации мобильной заправки техники в различных условиях:

• Оснащение автоцистерн и бензовозов для перевозки и выдачи топлива.
• Заправка строительной, дорожной и сельскохозяйственной техники.
• Обслуживание ведомственных автопарков и промышленных предприятий.
• Организация выдачи топлива на удалённых производственных объектах.
• Использование в составе мобильных топливозаправочных комплексов.

Особенности конструкции

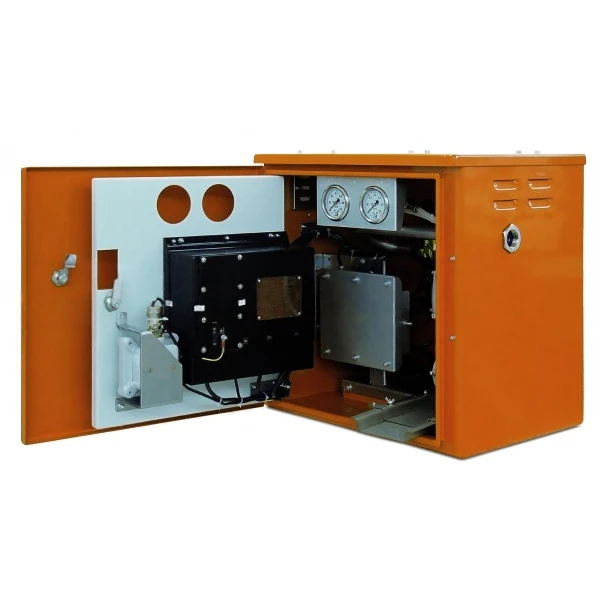

• Напорная гидравлическая система — установка рассчитана на подачу топлива под давлением от внешней системы топливоснабжения.
• Производительность 80 л/мин — обеспечивает отпуск топлива через один раздаточный канал.
• Питание 24 В — позволяет использовать установку в составе транспортных средств с соответствующей бортовой электросетью.
• Жидкокристаллическая индикация — отображает параметры выдачи топлива.
• Электронный учёт — предусмотрен суммарный счётчик отпущенного топлива без возможности обнуления.
• Интерфейс RS-485 — предназначен для обмена данными с совместимым управляющим оборудованием.
• Рабочая температура от −40 до +50 °C — позволяет эксплуатировать оборудование в различных климатических условиях.

Технические характеристики УТ Топаз-810

Система измерения и учёта топлива

УТ Топаз-810 предназначена для измерения объёма топлива при его отпуске из автоцистерны. Электронное отсчётное устройство отображает результаты выдачи, а суммарный счётчик позволяет контролировать общий объём отпущенного топлива.

Предел допустимой основной погрешности измерения составляет ±0,25 %. Минимальная доза выдачи — 2 литра. Эти параметры учитываются при подборе оборудования для организации учёта топлива на мобильных заправочных пунктах.

Подключение и управление

Топливораздаточная установка Топаз-810 рассчитана на питание от сети постоянного тока напряжением 24 В. Для подключения к управляющему оборудованию предусмотрен интерфейс RS-485 с протоколом управления ТРК 2.0.

Напорная гидравлическая система требует подачи топлива под давлением. При установке на автоцистерну необходимо учитывать характеристики насосного оборудования, параметры трубопроводов и условия подключения к топливной ёмкости.

Перед интеграцией с системой автоматизации необходимо проверить совместимость управляющего оборудования, схему электрического подключения и требования эксплуатационной документации.

Комплектация и выбор исполнения

УТ Топаз-810 выпускается в исполнении с одним каналом выдачи топлива и жидкокристаллической индикацией. Согласно данным поставщика, раздаточный рукав в базовую комплектацию не входит и подбирается отдельно.

При выборе установки необходимо учитывать:

• Параметры бортовой электросети транспортного средства.
• Производительность и давление насосной системы автоцистерны.
• Тип и длину раздаточного рукава.
• Совместимость с системой управления и учёта топлива.
• Установочные размеры и расположение присоединительных элементов.
• Исполнение электронного блока и комплект эксплуатационной документации.

Перед заказом следует согласовать конкретное исполнение УТ Топаз-810, состав поставки и монтажные параметры. При замене ранее установленного оборудования необходимо дополнительно проверить соответствие установочных размеров и электрических соединений.
