ГРК Топаз 410Г
В наличии Внутренний код: 8765

ГРК Топаз 410Г

Внутренний код 8765
Бренд Топаз
Используйте страницу как карточку подбора: сверяйте характеристики, документацию и совместимость перед покупкой.

Запчасти

Уточняется.

Документация

Описание

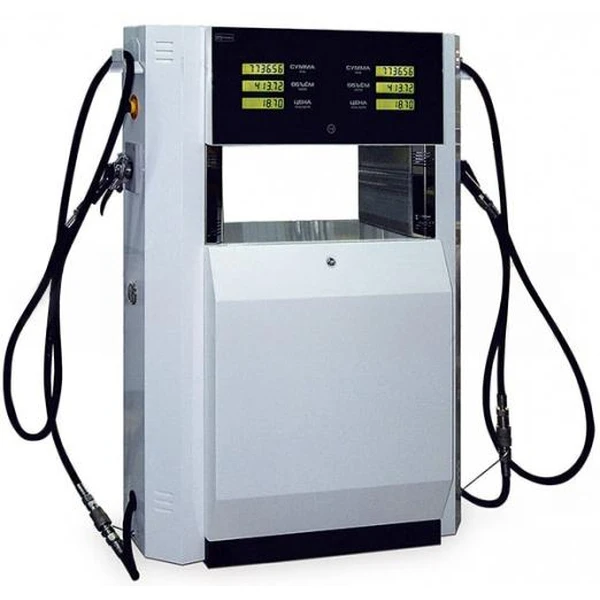

ГРК Топаз-410Г — двухрукавная газораздаточная колонка для отпуска сжиженного углеводородного газа. Установка применяется на стационарных объектах АГЗС и АЗС, подключается к ёмкости хранения топлива и используется для измерения объёма СУГ при выдаче.

Область применения

Колонка предназначена для работы с автомобильным пропан-бутаном и пропаном в составе газозаправочной инфраструктуры. Модель используется для коммерческого отпуска топлива и внутрихозяйственного учета, в зависимости от схемы эксплуатации объекта и требований к учету.

ГРК Топаз-410Г относится к установкам с напорной гидравликой. Для работы такой схемы требуется подача продукта от внешнего насосного оборудования, а сама колонка выполняет измерение, индикацию и управление отпуском топлива через раздаточные рукава.

Особенности

  • двухрукавное исполнение для одного вида топлива;
  • работа со сжиженным углеводородным газом;
  • напорная гидравлическая система;
  • номинальный расход через один рукав до 50 л/мин;
  • минимальная доза выдачи 5 л;
  • интерфейс обмена данными RS-485;
  • возможность исполнения с СДИ или ЖКИ-индикацией.

Технические характеристики

Параметр Значение
Назначение измерение и отпуск сжиженного углеводородного газа
Виды топлива СУГ, автомобильный пропан-бутан, автомобильный пропан
Количество видов топлива 1
Гидравлическая система напорная
Количество раздаточных рукавов 2
Номинальный расход через один раздаточный рукав до 50 л/мин
Наименьший расход топлива через один рукав 5 л/мин
Минимальная доза выдачи топлива 5 л
Пределы допустимой основной погрешности ±1,0% при нормальных условиях; ±2,0% при условиях, отличных от нормальных
Рабочее давление газа 1,6 МПа
Минимальное рабочее давление газа 0,7 МПа
Максимальное рабочее давление газа 1,8 МПа
Максимальное давление газа 2,5 МПа
Длина раздаточного рукава не менее 4 м
Тонкость фильтрования не более 120 мкм
Тип индикации СДИ или ЖКИ, в зависимости от исполнения
Интерфейс связи RS-485
Напряжение питания 220 В ±10%
Частота сети 50 Гц ±1
Максимальная потребляемая мощность не более 0,2 кВА
Температура эксплуатации для пропан-бутана от -20 до +45 °C; для пропана от -35 до +10 °C
Габаритные размеры 1095 × 1600 × 530 мм
Масса не более 213 кг

Комплектация

Согласно руководству по эксплуатации, установка поставляется в собранном виде. В комплект входят установка топливораздаточная, руководство по эксплуатации, формуляр, методика поверки, ключи для замков дверей, шестигранный ключ и кабельная вставка для кабельного ввода.

Применение и подбор

При подборе ГРК Топаз-410Г учитывают двухрукавное исполнение, напорную схему гидравлики, требуемую производительность, тип индикации, интерфейс связи с системой управления и условия эксплуатации по температуре. Для действующего объекта также важно сверить схему подключения к насосному оборудованию, ёмкости хранения СУГ и системе учета отпуска топлива.
