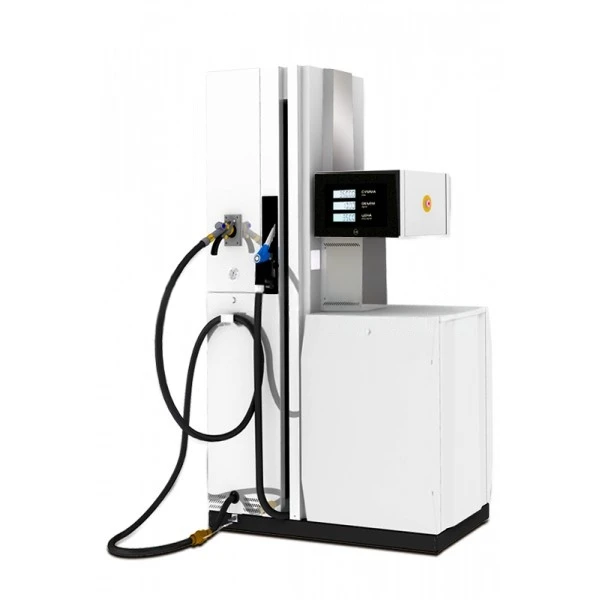

УТ Топаз 221Г

УТ Топаз 221Г — комбинированная топливораздаточная установка для измерения объёма и отпуска жидкого моторного топлива (ЖМТ) и сжиженного углеводородного газа (СУГ). Модель объединяет функции топливораздаточной и газораздаточной колонки в одном корпусе. Предназначена для эксплуатации на АЗС, АГЗС и многотопливных заправочных комплексах.

Установка оснащена четырьмя раздаточными рукавами, из которых два предназначены для ЖМТ и два — для СУГ. Для жидкого моторного топлива используется всасывающая гидравлическая система.

Назначение и область применения

Комбинированная колонка Топаз 221Г применяется на заправочных объектах, где требуется отпуск бензина, дизельного топлива или керосина совместно с пропан-бутановой смесью.

Конструкция предусматривает выдачу двух видов топлива: одного вида ЖМТ и СУГ. Раздаточные рукава расположены с двух сторон установки, что позволяет организовать обслуживание транспорта с обеих сторон заправочного поста.

Объединение топливной и газовой частей в одной установке позволяет использовать общий корпус для размещения оборудования. При проектировании необходимо учитывать требования к размещению газораздаточных колонок, схемы подключения и условия безопасной эксплуатации.

Особенности конструкции

• Комбинированная система отпуска жидкого моторного топлива и СУГ.
• Четыре раздаточных рукава: два для ЖМТ и два для СУГ.
• Всасывающая гидравлическая система для жидкого топлива.
• Двухстороннее расположение раздаточных рукавов.
• Производительность до 50 л/мин.
• Светодиодная (СДИ) или жидкокристаллическая (ЖКИ) индикация.
• Интерфейс RS-485 для подключения к системе управления АЗС.
• Эксплуатация при температуре окружающего воздуха от −40 до +50 °C.

Технические характеристики УТ Топаз 221Г

Параметры газораздаточной системы

Газовая часть установки предназначена для измерения и выдачи сжиженного углеводородного газа. При подключении необходимо учитывать давление подачи СУГ и характеристики газового оборудования заправочного объекта.

• Минимальное рабочее давление газа — 0,7 МПа.
• Рабочее давление газа — 1,6 МПа.
• Максимальное рабочее давление газа — 1,8 МПа.
• Минимальная доза выдачи СУГ — 5 л.
• Предел допустимой основной погрешности при выдаче СУГ — ±1 %.

Подключение и управление

УТ Топаз 221Г оснащается интерфейсом RS-485 для обмена данными с системой управления заправочной станции. Для оборудования предусмотрены протоколы управления ТРК 2.0 и «Топаз».

При интеграции колонки в существующую систему автоматизации необходимо проверить совместимость протокола обмена, параметры электрического подключения и требования к управляющему оборудованию.

Всасывающая гидравлическая система ЖМТ требует учёта расположения топливных резервуаров, характеристик трубопроводов и условий подачи топлива. Газовая часть подключается к системе подачи СУГ с соблюдением требований к рабочему давлению и безопасности эксплуатации.

Выбор исполнения и комплектации

При подборе комбинированной установки Топаз 221Г учитываются характеристики заправочного объекта, схема топливоснабжения, тип индикации и требования к автоматизации.

Основные параметры выбора:

• Тип и расположение резервуаров для жидкого моторного топлива.
• Схема подачи ЖМТ и сжиженного углеводородного газа.
• Тип индикации — светодиодная или жидкокристаллическая.
• Совместимость с системой управления АЗС.
• Требования к длине и расположению раздаточных рукавов.
• Условия монтажа и подключения оборудования.

Перед заказом необходимо согласовать комплектацию, электрические параметры, установочные размеры и требования к подключению конкретного исполнения. Технические данные следует сверять с эксплуатационной документацией производителя.
