Устройство заземления УЗА-4КМ

Устройство заземления УЗА-4КМ — устройство для заземления автоцистерн и других транспортных емкостей при сливе и наливе нефтепродуктов, сжиженных газов, легковоспламеняющихся жидкостей и других совместимых рабочих сред. УЗА-4КМ контролирует сопротивление заземляющей цепи, проверяет корректность подключения зажима к автоцистерне и помогает предотвратить накопление статического электричества во время сливо-наливных операций.

Область применения

УЗА-4КМ применяют на АЗС, нефтебазах, складах ГСМ, сливоналивных эстакадах, топливных терминалах, газозаправочных объектах и промышленных площадках, где выполняется слив или налив продукта из автоцистерн и других транспортных емкостей.

Устройство используют для постоянного контроля цепи заземления и безопасного подключения транспортной емкости к заземляющему контуру. При корректном подключении и допустимом сопротивлении цепи блок контроля выдает световую сигнализацию, а при нарушении контакта может использовать релейные контакты для блокировки насоса или встраивания в комплексную систему управления.

Преимущества

• предназначено для заземления автоцистерн и транспортных емкостей;
• контролирует сопротивление заземляющей цепи;
• контроль сопротивления до 10 Ом в открытых карточках УЗА-4КМ-01;
• функция контроля правильности подключения зажима к автоцистерне;
• функция «Определение автоцистерны» с возможностью отключения;
• контроль исправности искробезопасных цепей;
• световая сигнализация событий;
• две пары нормально-открытых контактов для блокировки насоса и интеграции в систему управления;
• длина заземляющего проводника подбирается по объекту: 5, 7,5, 10 или 15 м;
• взрывозащищенное исполнение для объектов с горючими и взрывоопасными средами.

Технические характеристики

Состав и принцип работы

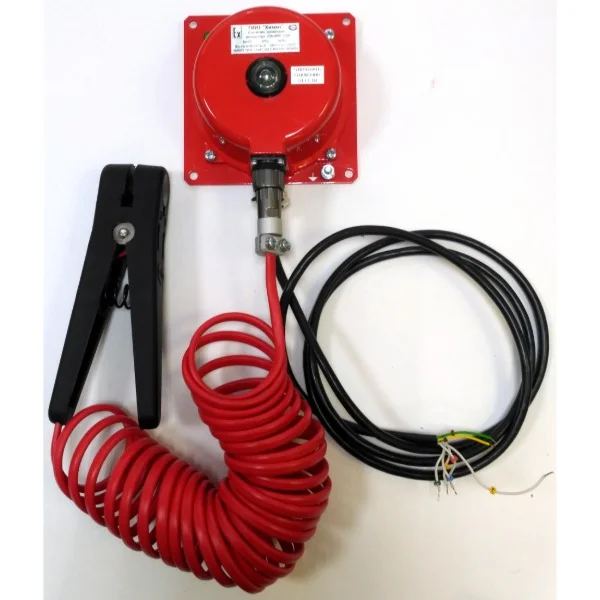

УЗА-4КМ состоит из блока контроля заземления и сигнализации БКЗС-М-01 и комплекта владельца автоцистерны КВА-КП-М. Комплект владельца автоцистерны включает заземляющий проводник, электрическую кабельную вилку для подключения к блоку контроля и зажим для фиксации на транспортной емкости.

Перед началом слива или налива зажим подключают к автоцистерне. Блок контроля проверяет исправность искробезопасных цепей, сопротивление заземляющей цепи и корректность подключения зажима к транспортной емкости. Если условия выполнены, устройство выдает световую сигнализацию разрешения. При нарушении цепи релейные контакты могут использоваться для блокировки насоса или запрета работы исполнительного механизма.

Отличие УЗА-4КМ от УЗА-4К

УЗА-4КМ является более функциональным исполнением по сравнению с базовыми устройствами серии УЗА-4К. Для УЗА-4КМ характерны контроль исправности искробезопасных цепей, безопасное подключение, функция «Определение автоцистерны» и две пары нормально-открытых контактов для интеграции в систему управления.

При подборе важно не смешивать УЗА-4КМ с УЗА-4К, УЗА-4К-01, УЗА-4А, УЗА-4А-01 и УЗА-4КМ-24В-01, так как у этих исполнений могут отличаться питание, блок контроля, сопротивление срабатывания, габариты, степень защиты, комплект владельца автоцистерны и схема подключения.

Особенности эксплуатации

Заземление автоцистерны выполняют до начала движения продукта по рукавной линии. Снимать зажим заземления следует только после завершения слива или налива и прекращения операций с рабочей жидкостью.

Перед применением необходимо проверить исправность заземляющего проводника, состояние зажима, чистоту контактных поверхностей автоцистерны, подключение кабельной вилки, работу световой сигнализации, исправность цепей блокировки и соответствие сопротивления заземляющей цепи требованиям объекта.

Комплектация

• блок контроля заземления и сигнализации БКЗС-М-01 — 1 шт.;
• комплект владельца автоцистерны КВА-КП-М — 1 компл.;
• заземляющий проводник с зажимом — в составе КВА-КП-М;
• электрическая кабельная вилка — в составе КВА-КП-М;
• кронштейн — при наличии в поставке;
• руководство по эксплуатации — при наличии в поставке;
• паспорт — при наличии в поставке.

Применение и подбор

При подборе УЗА-4КМ учитывают питание 220 В или 24 В в зависимости от исполнения, длину заземляющего проводника, требуемое сопротивление контроля 10 или 100 Ом, необходимость функции «Определение автоцистерны», схему блокировки насоса, условия эксплуатации и требования объекта к взрывозащите.

Для замены действующего устройства дополнительно сверяют маркировку установленного комплекта, тип блока БКЗС, исполнение КВА-КП-М, длину и состояние проводника, параметры питающей сети, схему подключения к системе управления и фактическую организацию заземляющего контура на объекте.
