Устройство заземления УЗА-4КМ-24В

Устройство заземления УЗА-4КМ-24В — устройство для заземления автоцистерн и других транспортных емкостей при сливе и наливе нефтепродуктов, сжиженных газов, легковоспламеняющихся жидкостей и других совместимых рабочих сред. Исполнение 24 В применяют на объектах и транспортных системах, где требуется питание устройства от низковольтной сети постоянного тока.

Область применения

УЗА-4КМ-24В используют на АЗС, нефтебазах, складах ГСМ, сливоналивных эстакадах, газозаправочных объектах, топливных терминалах, автоцистернах и технологических площадках, где требуется контроль заземления транспортной емкости при сливо-наливных операциях.

Устройство помогает отводить заряды статического электричества и контролировать состояние заземляющей цепи. При корректном подключении зажима к автоцистерне и допустимом сопротивлении цепи блок контроля выдает световую сигнализацию. При нарушении контакта релейные выходы могут использоваться для блокировки насоса или встраивания устройства в систему управления.

Преимущества

• предназначено для заземления автоцистерн и транспортных емкостей;
• исполнение с питанием 24 В;
• может применяться в низковольтных системах управления;
• контролирует сопротивление заземляющей цепи;
• контроль сопротивления 10 или 100 Ом задается при заказе в зависимости от исполнения;
• функция контроля правильности подключения зажима к автоцистерне;
• функция «Определение автоцистерны» с возможностью отключения;
• контроль исправности искробезопасных цепей;
• световая сигнализация состояния устройства;
• релейные контакты для блокировки насоса и интеграции в систему управления;
• степень защиты IP65 в открытых карточках УЗА-4КМ-24В-01.

Технические характеристики

Состав и принцип работы

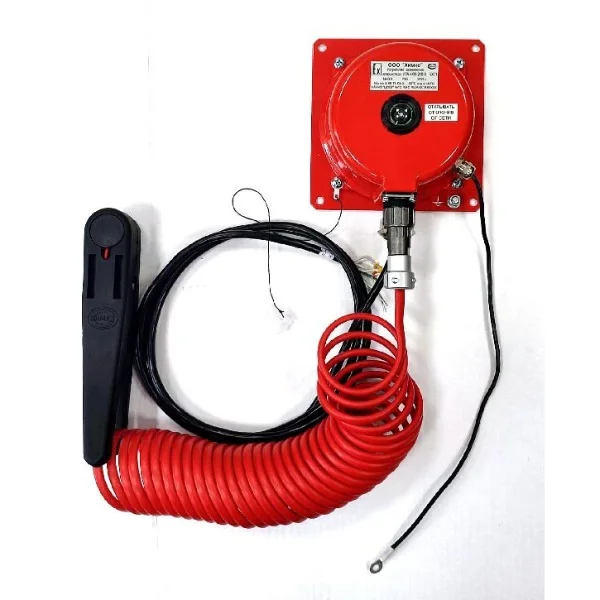

УЗА-4КМ-24В состоит из блока контроля заземления и сигнализации и комплекта владельца автоцистерны КВА-КП-М. Комплект владельца автоцистерны включает электрическую кабельную вилку для подключения к блоку контроля, заземляющий проводник и зажим для фиксации на транспортной емкости.

Перед началом слива или налива зажим подключают к автоцистерне. Блок контроля проверяет исправность искробезопасных цепей, сопротивление заземляющей цепи и корректность подключения зажима к транспортной емкости. При выполнении условий устройство выдает световой сигнал разрешения. При нарушении цепи релейные контакты могут использоваться для блокировки насоса или запрета работы исполнительного механизма.

Отличие УЗА-4КМ-24В от УЗА-4КМ 220 В

Главное отличие исполнения УЗА-4КМ-24В — питание от низковольтной сети 24 В. Это удобно для объектов и систем управления, где уже используется питание 24 В или требуется интеграция устройства в низковольтную автоматику.

Обычное исполнение УЗА-4КМ-01 в открытых карточках указывается с питанием 220 В ±10%, 50 Гц. Поэтому при подборе важно сверять фактическое напряжение питания, исполнение блока контроля, параметры сопротивления срабатывания и схему подключения к системе управления.

Особенности эксплуатации

Заземление автоцистерны выполняют до начала движения продукта по рукавной линии. Снимать зажим заземления следует только после завершения слива или налива и прекращения операций с рабочей жидкостью.

Перед применением необходимо проверить исправность заземляющего проводника, состояние зажима, чистоту контактных поверхностей автоцистерны, подключение кабельной вилки, работу световой сигнализации, исправность цепей блокировки и соответствие сопротивления заземляющей цепи требованиям объекта.

Комплектация

• блок контроля заземления и сигнализации УЗА-4КМ-24В — 1 шт.;
• комплект владельца автоцистерны КВА-КП-М — 1 компл.;
• заземляющий проводник с зажимом — в составе КВА-КП-М;
• электрическая кабельная вилка — в составе КВА-КП-М;
• кронштейн — при наличии в поставке;
• руководство по эксплуатации — при наличии в поставке;
• паспорт — при наличии в поставке.

Применение и подбор

При подборе УЗА-4КМ-24В учитывают питание 24 В, допустимый диапазон питающего напряжения, длину заземляющего проводника, требуемое сопротивление контроля 10 или 100 Ом, необходимость функции «Определение автоцистерны», схему блокировки насоса, условия эксплуатации и требования объекта к взрывозащите.

Для замены действующего устройства дополнительно сверяют маркировку установленного комплекта, тип блока БКЗС, исполнение КВА-КП-М, длину и состояние проводника, параметры питающей сети, схему подключения к системе управления и фактическую организацию заземляющего контура на объекте.
