Блок питания БП-12В-3А

Блок питания БП-12В-3А НПП СЕНСОР — одноканальный импульсный источник стабилизированного постоянного напряжения 12 В для питания приборов системы измерительной СЕНС и другого оборудования. Область применения БП-12В-3А используется для питания стабилизированным напряжением постоянного тока устройств, входящих в систему измерительную СЕНС. Блок питания устана…

Цена и заказ

Цена: 9 640 ₽
Статус: В наличии
Как заказать: Положить в корзину, оформить быстрый заказ или запросить КП.
Условия: Доставка по РФ и СНГ, гарантия 12 месяцев, техническая поддержка и проверка комплектации менеджером.

Оформить заказ Корзина Связаться с менеджером

Изображения

Основные данные

Внутренний код: 8968
Артикул: БП-12В-3А
Бренд: НПП СЕНСОР

Разделы каталога

Описание

Блок питания БП-12В-3А НПП СЕНСОР — одноканальный импульсный источник стабилизированного постоянного напряжения 12 В для питания приборов системы измерительной СЕНС и другого оборудования.

Область применения

БП-12В-3А используется для питания стабилизированным напряжением постоянного тока устройств, входящих в систему измерительную СЕНС. Блок питания устанавливается в специализированные шкафы автоматики и монтируется на DIN-рейку типоразмеров TH35-7,5 или TH35-15.

Устройство подходит для построения цепей питания датчиков, вторичных приборов и вспомогательного оборудования, где требуется выходное напряжение 12 В DC с возможностью регулировки в заданном диапазоне.

Преимущества

Одноканальное исполнение для питания устройств постоянным напряжением 12 В.
Импульсный принцип работы с регулируемым выходным напряжением.
Гальваническая развязка между входом и выходом.
Защита от перегрузки и короткого замыкания на выходе.
Защита от перегрева, перенапряжений и импульсных помех.
Автоматическое восстановление после устранения короткого замыкания.
Световой индикатор «КОНТРОЛЬ» для отображения режима работы.
Монтаж на DIN-рейку в шкафах управления и автоматики.

Технические характеристики

Название	Блок питания БП-12В-3А
Бренд	НПП СЕНСОР
Артикул	БП-12В-3А
Тип устройства	Одноканальный импульсный блок питания
Назначение	Питание стабилизированным постоянным напряжением устройств системы измерительной СЕНС
Номинальное входное напряжение	220 В AC
Минимальное входное напряжение	115 В AC
Максимальное входное напряжение	264 В AC
Частота входного переменного напряжения	50 ± 5 Гц
Потребляемый ток при номинальном входном напряжении	Не более 0,19 А
Выходная мощность	Не менее 40 Вт
Номинальное выходное напряжение	12 В DC
Диапазон регулирования выходного напряжения	От 11,3 до 12,7 В
Максимальный ток нагрузки	Не более 3 А
Амплитуда пульсаций выходного напряжения	Не более 240 мВ
Нестабильность выходного напряжения при изменении входного напряжения	Не более 1 %
Изменение выходного напряжения при изменении выходного тока от максимального до тока холостого хода	Не более 5 %
Нестабильность выходного напряжения при изменении температуры	Не более 0,1 %/°C
Защита от короткого замыкания в нагрузке	Есть, с автоматическим восстановлением после устранения короткого замыкания
Порог срабатывания защиты от превышения выходного напряжения	От 120 до 140 % от номинального выходного напряжения
Порог срабатывания защиты от превышения входного напряжения	Не менее 275 В
Порог срабатывания защиты от перегрева	Не более 160 °C
Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0	I
Температура эксплуатации	От -30 до +50 °C
Относительная влажность	Не более 80 %
Атмосферное давление	От 86 до 106,7 кПа
Климатическое исполнение по ГОСТ 15150	УХЛ4*
Группа механического исполнения по ГОСТ 30631-99	М6
Максимальное сечение подключаемых проводников	Не более 2,5 мм²
Степень защиты корпуса и клемм по ГОСТ 14254	IP20
Степень защиты корпуса со стороны лицевой панели по ГОСТ 14254	IP40
Монтаж	DIN-рейка TH35-7,5 или TH35-15

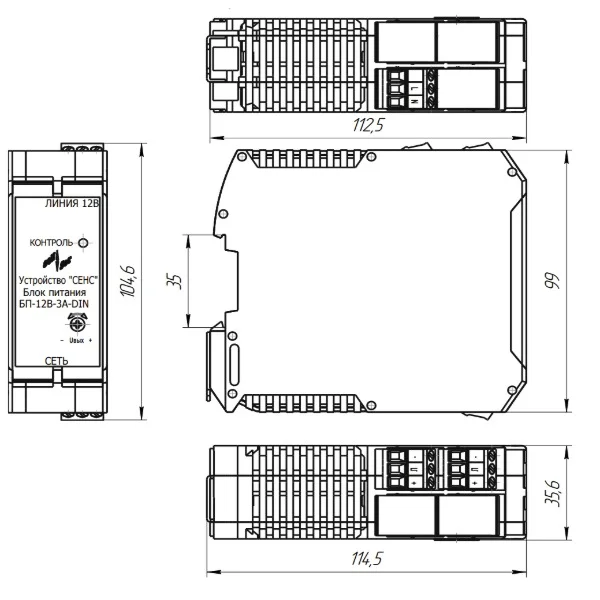

Габаритные размеры	35,6 × 114,5 × 104,6 мм
Индикатор	«КОНТРОЛЬ»
Полный срок службы	10 лет
Масса	Не более 0,25 кг

Комплектация

Блок питания БП-12В-3А.
Паспорт изделия.
Руководство по эксплуатации.
