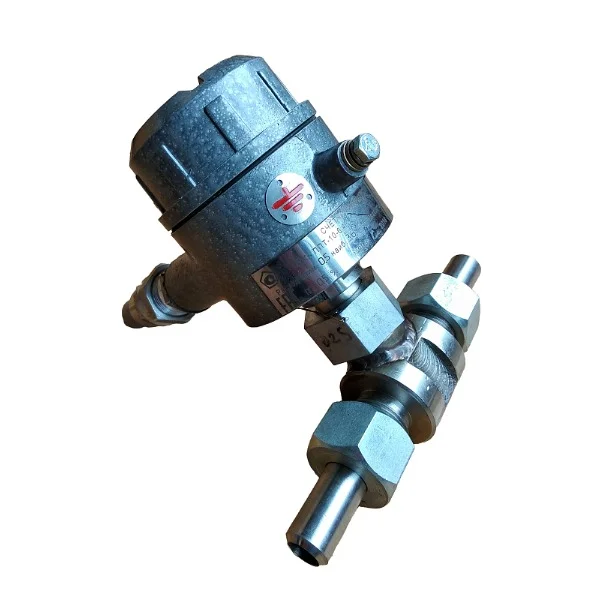

Счетчик жидкости СЖ-ППТ-10-6,4 ДИ-О-5 (турбинный)
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Счетчик жидкости СЖ-ППТ-10-6,4 ДИ-О-5 — турбинный счетчик для измерения объемного количества жидких сред в системах коммерческого и внутрихозяйственного учета. Модель относится к линейке СЖ-ППТ и применяется на топливных, нефтехимических и промышленных объектах.
Область применения
СЖ-ППТ-10-6,4 ДИ-О-5 используют для учета жидких сред в трубопроводных системах, узлах налива, технологических линиях и системах отпуска нефтепродуктов. Счетчик подходит для объектов, где требуется передача измерительной информации во внешние системы учета или управления.
Турбинное исполнение применяется для нейтральных и агрессивных жидкостей, если их параметры соответствуют условиям эксплуатации счетчика: вязкости, расходу, давлению, температуре и материалам проточной части.
Преимущества
- турбинный принцип измерения объемного количества жидкости;
- условный проход Ду 10 для линий малого расхода;
- рабочее давление до 6,4 МПа;
- датчик ДИ-О-5 с импульсным и интерфейсным выходом RS-485;
- применение в системах коммерческого и внутрихозяйственного учета;
- возможность передачи данных во внешние измерительные системы;
- рабочая температура окружающей среды от −40 до +50 °C;
- исполнение для жидкостей с разными диапазонами вязкости.
Технические характеристики
| Параметр | Значение |
| Наименование | Счетчик жидкости СЖ-ППТ-10-6,4 ДИ-О-5 |
| Тип оборудования | турбинный счетчик жидкости |
| Серия | СЖ-ППТ |
| Назначение | измерение объемного количества жидких сред |
| Тип учета | коммерческий и внутрихозяйственный учет |
| Условный проход | Ду 10 |
| Рабочее давление | до 6,4 МПа |
| Диапазон расхода для Ду 10 | 0,5–3,6 м³/ч |
| Датчик | ДИ-О-5 |
| Выходные сигналы датчика | импульсный выход, интерфейс RS-485 |
| Диапазоны вязкости измеряемой жидкости | 0,55–1,1; 1,1–6,0; 6–60 мм²/с в зависимости от исполнения |
| Класс точности | ±0,15%; ±0,25%; ±0,5% в зависимости от исполнения |
| Рабочая температура окружающей среды | от −40 до +50 °C |
| Присоединение к трубопроводу для Ду 10 | штуцерное |
| Рабочие среды | нейтральные и агрессивные жидкости, включая нефтепродукты, при соответствии параметрам счетчика |
Конструкция и принцип работы
СЖ-ППТ работает по турбинному принципу. Поток жидкости проходит через проточную часть счетчика и вращает турбинный преобразователь. Частота вращения связана с количеством проходящей жидкости и используется для формирования измерительного сигнала.
Интеллектуальный датчик ДИ-О-5 формирует импульсный сигнал и обеспечивает передачу данных по интерфейсу RS-485. Это позволяет использовать счетчик в составе автоматизированных систем учета, налива, слива и контроля технологических процессов.
Применение и подбор
При подборе СЖ-ППТ-10-6,4 ДИ-О-5 учитывают условный проход Ду 10, диапазон расхода, рабочее давление 6,4 МПа, вязкость и температуру измеряемой жидкости, требуемый класс точности и способ подключения к системе учета.
Для замены действующего счетчика дополнительно сверяют исполнение датчика, тип выходного сигнала, присоединение к трубопроводу, диапазон вязкости, материал проточной части и требования проекта к коммерческому или внутрихозяйственному учету.
Варианты исполнения
- Класс точности
- +/- 0,5, +/- 25
- Тип измеряемой жидкости
- Дизель, Бензин
