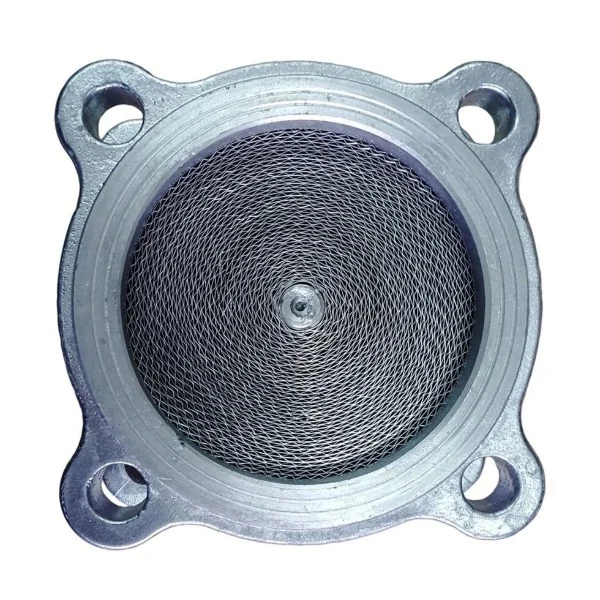

АЗС ПартсОгнепреградитель ОП-80АА
Наименование параметра ОП-50 ОП-80 ОП-100 Условный проход DN, мм 50 80 100 Пропускная способность при сопротивлении воздушного потока 118 Па, м 3 /ч 25 60 100 Рабочее давление, кгс/см 2 0,02 Время сохранения работоспособности, мин., не менее 10 Материал корпуса и огнепреграждающего элемента Алюминиевый сплав Габаритные размеры, мм, не более H 80 80 94 D 140…
Цена и заказ
- Цена
- 3 850 ₽
- Статус
- В наличии
- Как заказать
- Положить в корзину, оформить быстрый заказ или запросить КП.
- Условия
- Доставка по РФ и СНГ, гарантия 12 месяцев, техническая поддержка и проверка комплектации менеджером.
Изображения
Основные данные
- Внутренний код
- 9013
Разделы каталога
Описание
| Наименование параметра | ОП-50 | ОП-80 | ОП-100 | |
|---|---|---|---|---|
| Условный проход DN, мм | 50 | 80 | 100 | |
| Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч | 25 | 60 | 100 | |
| Рабочее давление, кгс/см2 | 0,02 | |||
| Время сохранения работоспособности, мин., не менее | 10 | |||
| Материал корпуса и огнепреграждающего элемента | Алюминиевый сплав | |||
| Габаритные размеры, мм, не более | H | 80 | 80 | 94 |
| D | 140 | 185 | 207 | |
| Присоединительные размеры, мм (соответствуют фланцам PN 6 ГОСТ 33259-2015) |
D1 | 110 | 150 | 170 |
| d | 14 | 18 | 18 | |
| n, шт. | 4 | 4 | 4 | |
| Масса, кг | 0,9±0,1 | 1,5±0,1 | 2,3±0,15 | |
Огнепреградитель ОП-80 АА применяют в резервуарном оборудовании для защиты газового пространства резервуара от проникновения пламени и искр. Перед публикацией этой карточки нужно восстановить или проверить страницу товара в AZS Parts: текущий URL отдает 404/noindex.
Назначение
Огнепреградитель ОП-80 АА подбирают для резервуаров с нефтью и нефтепродуктами, где требуется защита газового пространства через монтажный патрубок, дыхательный, предохранительный или вентиляционный узел. Точное место установки, исполнение и комплектность должны соответствовать проекту и паспорту конкретной партии.
Что проверить при подборе
- условный проход DN 80;
- исполнение ОП-80 АА и соответствие проектной документации;
- пропускную способность при сопротивлении воздушному потоку 118 Па;
- присоединительные размеры, крепежные отверстия, прокладки и ответный узел;
- паспорт, комплектность, материал корпуса и огнепреграждающего элемента.
Данные для проверки
| Параметр | Значение |
| Тип изделия | огнепреградитель ОП |
| Модель | ОП-80 АА |
| Условный проход | DN 80 мм |
| Пропускная способность | нужно уточнить по паспорту партии; в открытых источниках встречаются значения 60-100 м³/ч при 118 Па |
| Высота | 80 мм |
| Диаметр | нужно уточнить; в открытых источниках встречаются значения 185-194 мм |
| Крепежные отверстия | 4 отверстия, диаметр 18 мм |
| Масса | нужно уточнить по паспорту партии; в открытых источниках встречаются значения 1,6-2,7 кг |
| Код карточки AZS Parts | 9013 |
Перед публикацией
Так как текущая посадочная страница недоступна, данные нужно сверить с карточкой товара после восстановления, паспортом изделия и условиями поставки. Без этого не следует фиксировать материал корпуса, климатическое исполнение, точную пропускную способность, массу, наличие и комплектность.
