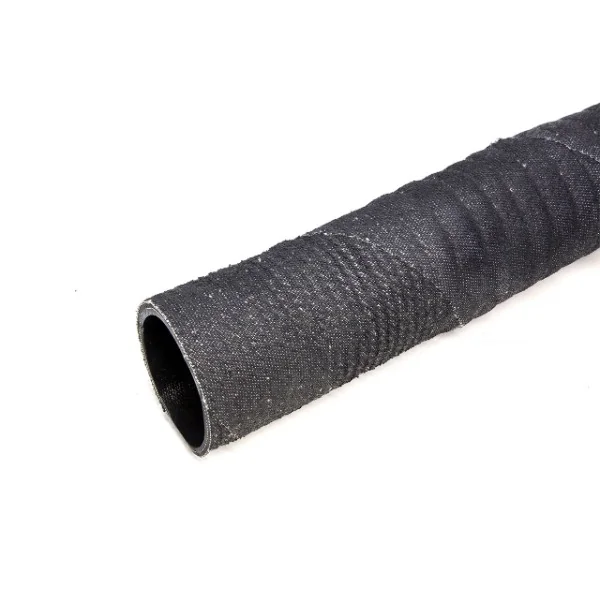

Рукав Б-2 100 мм ГОСТ 5398-76 МБС Н-В
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Рукав Б-2 100 мм ГОСТ 5398-76 МБС напорно-всасывающий предназначен для транспортирования бензина, керосина, дизельного топлива и масел на нефтяной основе. Исполнение Б-2-100-5 применяется на всасывающих и напорных участках, рассчитано на давление 0,5 МПа и поставляется отрезком длиной 4 м.
Область применения
Рукав диаметром 100 мм используется в системах перекачки нефтепродуктов с соответствующим проходным сечением. Он может применяться для соединения насосов, резервуаров, автоцистерн и трубопроводной арматуры.
Конструкция
Рукав состоит из внутренней резиновой камеры, текстильных слоёв, проволочной спирали и промежуточного резинового слоя. Проволочная спираль поддерживает стенки при работе под вакуумом и сохраняет внутреннее проходное сечение.
На концах предусмотрены мягкие манжеты длиной не менее 100 мм для монтажа на арматуру. Наружная поверхность имеет гофрированное исполнение.
Технические характеристики
| Параметр | Значение |
| Условное обозначение | Б-2-100-5 |
| Тип | МБС, напорно-всасывающий |
| Внутренний диаметр | 100 мм (±1,5 мм) |
| Рабочее давление | 0,5 МПа |
| Рабочий вакуум | 0,08 МПа |
| Диапазон рабочих температур | От −35 до +90 °C для умеренного климата |
| Длина рукава | 4 м |
| Минимальная длина манжет | 100 мм |
| Минимальный радиус изгиба | 500 мм |
| Масса одного погонного метра | 6 кг |
| Наружная поверхность | Гофрированная |
| Стандарт изготовления | ГОСТ 5398-76 |
Рабочие среды
- автомобильный и авиационный бензин;
- керосин;
- дизельное и реактивное топливо;
- масла на нефтяной основе;
- флотский мазут Ф-5.
Обозначение Б-2-100-5
Б — класс рабочих сред: топливо и нефтяные масла; 2 — напорно-всасывающая группа; 100 — внутренний диаметр в миллиметрах; 5 — рабочее давление 5 кгс/см², соответствующее 0,5 МПа.
Варианты исполнения
- Длина
- 4 м, 6 м, 10 м
