Отвод э.с. 75/63

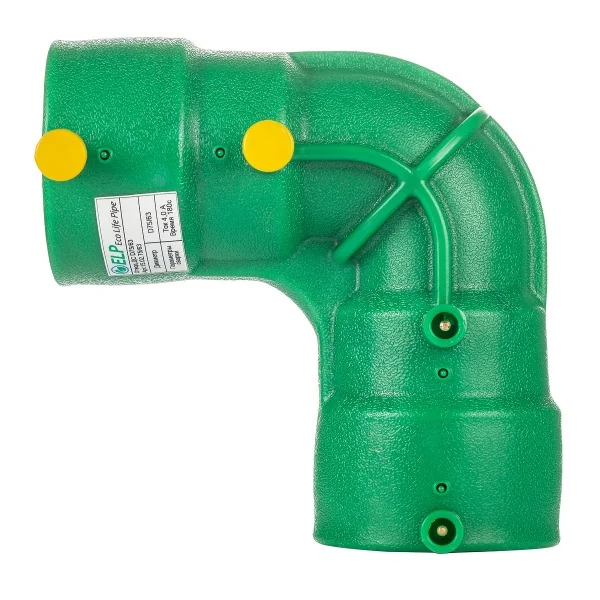

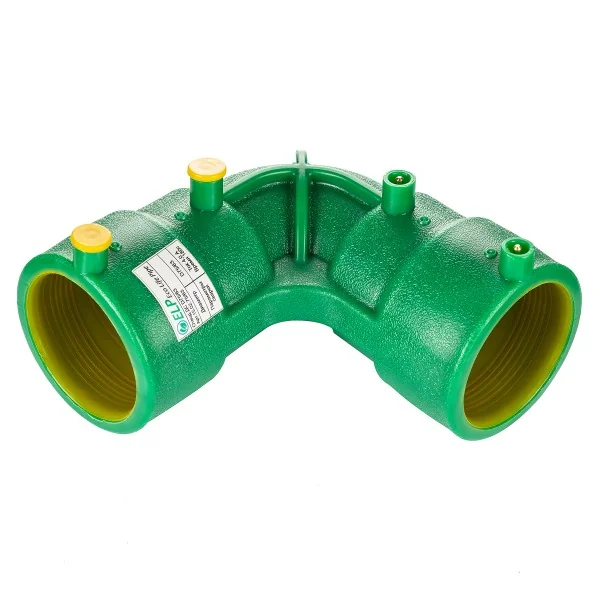

Отвод э.с. 75/63 — электросварной фасонный элемент для изменения направления двустенного пластикового трубопровода ТПДС СЗ Эко-Лайф 75/63. Применяется в системах транспортировки светлых нефтепродуктов на АЗС, мини-АЗС и других объектах топливной инфраструктуры.

Назначение

Отвод э.с. 75/63 используют при прокладке двустенных топливных линий, когда необходимо выполнить поворот трассы и сохранить конструкцию «труба в трубе». Внутренняя рабочая труба транспортирует нефтепродукт, а внешняя труба формирует защитный контур и межтрубное пространство.

Исполнение 75/63 означает, что наружный диаметр внешней трубы составляет 75 мм, а наружный диаметр внутренней рабочей трубы — 63 мм. Электросварное соединение применяется для получения неразъёмного герметичного стыка без резьбовых узлов.

Область применения

• двустенные пластиковые трубопроводы АЗС;
• линии транспортировки светлых нефтепродуктов;
• труба ТПДС СЗ Эко-Лайф 75/63;
• повороты технологических линий топливопровода;
• участки между резервуарным оборудованием, насосными узлами, фильтрами и ТРК;
• ремонт и модернизация двустенных пластиковых трубопроводов.

Особенности

• исполнение для двустенной трубы 75/63;
• внешняя труба диаметром 75 мм;
• внутренняя рабочая труба диаметром 63 мм;
• электросварное соединение внутренней рабочей трубы;
• соединение внешней трубы через электросварные переходы 110/75;
• комплектация двумя переходами / редукциями э.с. 110/75;
• сохранение внешнего защитного контура на участке поворота.

Технические характеристики

Конструкция и свойства

Отвод э.с. 75/63 применяется для формирования поворота двустенного трубопровода без перехода на одностенное исполнение. Внутренняя рабочая линия сохраняет проход для транспортировки нефтепродукта, а внешняя труба продолжает выполнять функцию защитного контура.

Электросварной способ соединения позволяет получить неразъёмный стык после сварочного цикла и охлаждения. Внешний контур соединяется через переходы 110/75, что позволяет сохранить межтрубное пространство на участке поворота.

Полимерная конструкция не подвержена коррозии и подходит для применения в составе пластиковых трубопроводных систем АЗС. Отвод используют на участках, где необходимо изменить направление трассы и сохранить совместимость с трубами ТПДС СЗ Эко-Лайф 75/63.

Подбор и монтаж

При подборе отвода э.с. 75/63 необходимо учитывать тип двустенной трубы, наружные диаметры внутренней и внешней трубы, схему трассы, требования к межтрубному пространству и способ контроля герметичности.

Перед сваркой поверхности труб очищают от загрязнений, снимают оксидный слой и обезжиривают. Для корректного монтажа важно применять совместимые трубы, муфты, переходы и элементы системы Эко-Лайф, соблюдать режим сварки, глубину вставки и время охлаждения соединения.
