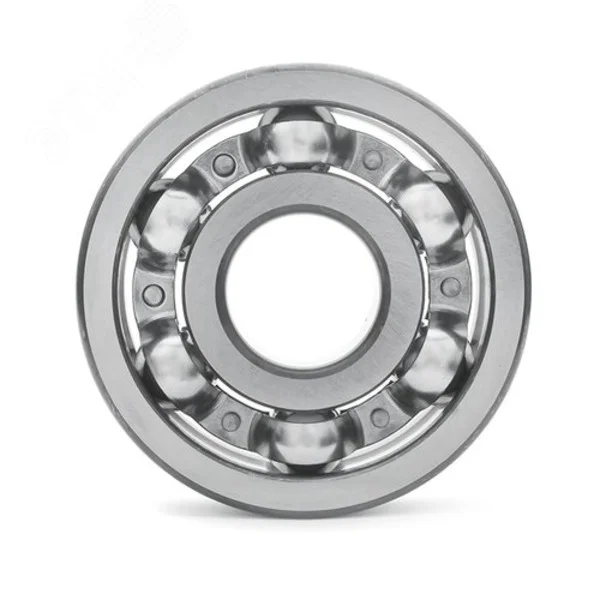

Подшипник 406 на вал насоса СЦЛ-20-24
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Подшипник 406 на вал насоса СЦЛ-20-24 — однорядный радиальный шариковый подшипник, применяемый в подшипниковом узле двухступенчатого центробежно-вихревого насоса. Подшипник поддерживает вращающийся вал, воспринимает радиальные нагрузки и обеспечивает стабильное положение ротора при работе насосного агрегата.
Назначение
Подшипник 406 применяется при ремонте и техническом обслуживании насосов СЦЛ-20-24. Исправное состояние подшипниковых опор необходимо для нормальной работы центробежного и вихревого рабочих колес, вала и торцевых уплотнений.
Насос СЦЛ-20-24 имеет две шарикоподшипниковые опоры, обеспечивающие вращение ротора и его правильное положение относительно проточной части.
Технические характеристики
| Параметр | Значение |
| Обозначение | 406 |
| Международный аналог | 6406 |
| Тип | шариковый радиальный однорядный |
| Внутренний диаметр d | 30 мм |
| Наружный диаметр D | 90 мм |
| Ширина B | 23 мм |
| Масса стандартного исполнения | около 0,72–0,74 кг |
| Применение | насос СЦЛ-20-24 |
Применение в насосе СЦЛ-20-24
СЦЛ-20-24 представляет собой двухступенчатый самовсасывающий центробежно-вихревой насос. Первая ступень выполнена центробежной, вторая — вихревой, а общий ротор вращается на двух шарикоподшипниковых опорах.
Подшипники обеспечивают соосность вала и стабильность его вращения. Их износ может привести к вибрации, биению ротора и повышенной нагрузке на торцевые уплотнения и рабочие колеса.
Когда требуется замена
- повышенный шум при вращении вала;
- радиальный или осевой люфт;
- нагрев подшипникового узла;
- повышенная вибрация насоса;
- повреждение дорожек качения или шариков;
- капитальный ремонт насоса СЦЛ-20-24.
Проверка при ремонте
При замене подшипника рекомендуется проверить состояние второго подшипника, вала, посадочных поверхностей, крышек подшипникового узла и торцевых уплотнений.
Если подшипник работал с повышенным люфтом, необходимо дополнительно убедиться в отсутствии износа посадочных мест и повреждений вала.
Исполнения подшипника
Базовое обозначение 406 соответствует типоразмеру 30×90×23 мм. Международный аналог — 6406.
В зависимости от производителя подшипник может выпускаться в открытом исполнении, с металлическими защитными шайбами или с контактными уплотнениями. Конкретное исполнение следует подбирать по маркировке установленной детали и требованиям ремонтной документации.
Подбор
Перед заказом следует сверить обозначение 406 / 6406 и размеры 30×90×23 мм. Наличие индексов после номера подшипника может указывать на другое исполнение защиты, сепаратора или внутреннего зазора.
Подшипник 406 не следует путать с другими подшипниками, которые также могут применяться в различных исполнениях насосов СЦЛ. Для точного ремонта рекомендуется сверять маркировку демонтированной детали.
