Подшипник на вал насоса СЦЛ-01/СЦЛ-20-24
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание

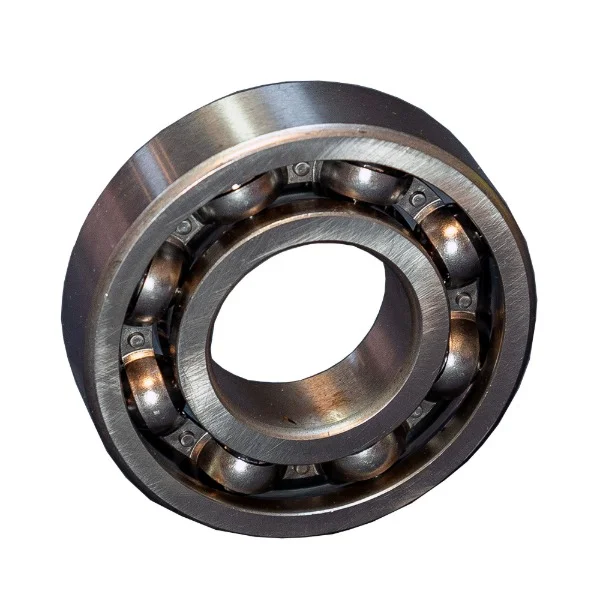

Подшипник 308 на вал насоса СЦЛ-01 / СЦЛ-20-24 — однорядный радиальный шариковый подшипник для опоры вращающегося вала насосного оборудования. Применяется при ремонте и техническом обслуживании насосов СЦЛ-01, СЦЛ-00 и СЦЛ-20-24.
Назначение
Подшипник поддерживает вал насоса, воспринимает радиальные нагрузки и обеспечивает его стабильное вращение относительно корпуса и рабочих колес.
Типоразмер 308 используется в подшипниковых узлах насосов семейства СЦЛ и подбирается по обозначению, размерам и исполнению установленной детали.
Технические характеристики
| Параметр | Значение |
| Обозначение по ГОСТ | 308 |
| Международный аналог | 6308 |
| Тип | шариковый радиальный однорядный |
| Внутренний диаметр d | 40 мм |
| Наружный диаметр D | 90 мм |
| Ширина B | 23 мм |
| Масса базового исполнения | около 0,64 кг |
| Применение | СЦЛ-01, СЦЛ-00, СЦЛ-20-24 |
Применение в насосах СЦЛ
Подшипник 308 применяется в насосах СЦЛ-01 и СЦЛ-20-24 как элемент опоры вала. Исправное состояние подшипникового узла необходимо для правильного положения ротора и стабильной работы рабочих колес и уплотнений.
При износе подшипника увеличиваются люфт и биение вала, что может вызвать вибрацию, шум и ускоренный износ сопряженных деталей насоса.
Когда требуется замена
- появление повышенного шума при работе;
- радиальный или осевой люфт вала;
- нагрев подшипникового узла;
- вибрация насосного агрегата;
- повреждение дорожек качения или шариков;
- плановый или капитальный ремонт насоса.
Исполнения подшипника
Базовое обозначение 308 соответствует открытому радиальному шариковому подшипнику размером 40×90×23 мм. Международный размерный аналог — 6308.
В зависимости от производителя подшипник может выпускаться с металлическими защитными шайбами, контактными резиновыми уплотнениями или увеличенным внутренним зазором. Конкретное исполнение необходимо сверять по маркировке установленной детали.
Проверка при ремонте
При замене подшипника рекомендуется проверить состояние вала, посадочных мест, второго подшипника, крышек и уплотнений насоса.
Если подшипник длительное время работал с повышенным люфтом, необходимо дополнительно проверить посадку внутреннего кольца на валу и наружного кольца в корпусе.
Подбор
При заказе следует ориентироваться на обозначение 308 / 6308 и размеры 40×90×23 мм. Если на установленном подшипнике есть дополнительные индексы, их также необходимо учитывать.
Подшипник 308 не следует путать с подшипником 406 / 6406, который также применяется в отдельных конфигурациях насосов СЦЛ, но имеет внутренний диаметр 30 мм при том же наружном диаметре 90 мм.
