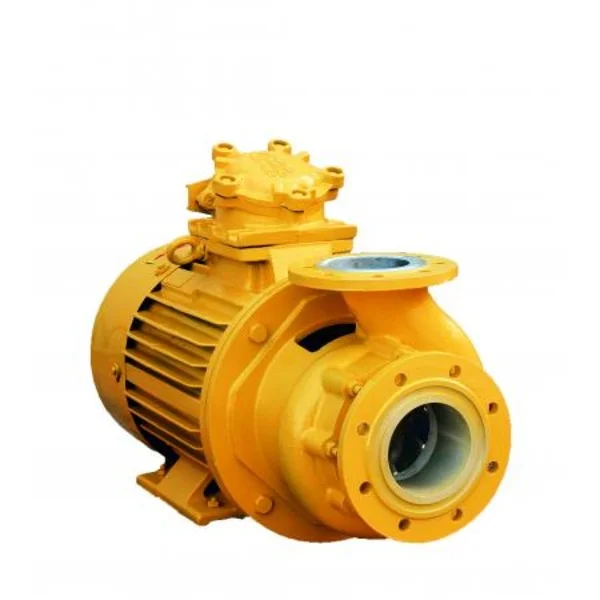

Насос КМН 80-65-165 — центробежный консольный моноблочный электронасос для перекачивания светлых нефтепродуктов и технических спиртов. Применяется в технологических линиях АЗС, нефтебаз, складов ГСМ, перекачивающих станций и объектов хранения топлива.
Область применения
КМН 80-65-165 используют для подачи и перекачивания бензина, дизельного топлива, керосина, светлых нефтепродуктов и технических спиртов в стационарных системах. Насос подходит для технологических линий слива, налива, циркуляции и перекачки продукта между емкостями.
Электронасос рассчитан на работу во взрывоопасных зонах и комплектуется взрывозащищенным электродвигателем. Проточная часть выполняется из коррозионностойких алюминиевых сплавов, что важно при работе со светлыми нефтепродуктами и совместимыми жидкостями.
Назначение
Насос обеспечивает перекачивание нефтепродуктов по трубопроводной линии с номинальным напором 30 м. В зависимости от исполнения модель может комплектоваться электродвигателем 7,5 или 11 кВт, что влияет на рабочий диапазон подачи.
Особенности
- центробежное консольное моноблочное исполнение;
- одноступенчатая горизонтальная конструкция;
- проточная часть из коррозионностойких алюминиевых сплавов;
- исполнение для светлых нефтепродуктов и технических спиртов;
- возможные варианты мощности электродвигателя 7,5 или 11 кВт;
- одинарное торцовое уплотнение с дополнительным манжетным либо двойное торцовое уплотнение с системой обеспечения;
- возможность применения во взрывоопасных зонах при соблюдении требований эксплуатации;
- условный диаметр входного патрубка 80 мм и выходного патрубка 65 мм.
Технические характеристики
| Параметр | Значение |
| Тип насоса | центробежный консольный моноблочный электронасос |
| Исполнение | горизонтальное, одноступенчатое, моноблочное |
| Рабочие среды | светлые нефтепродукты, бензин, дизельное топливо, керосин, технические спирты |
| Плотность перекачиваемой среды | 0,7–1,0 г/см³ |
| Кинематическая вязкость | до 20 сСт |
| Температура перекачиваемой жидкости | от -30 до +60 °C |
| Содержание твердых включений | не более 0,01% |
| Размер твердых частиц | до 0,2 мм |
| Номинальная подача по воде для исполнения 7,5 кВт | 30 м³/ч |
| Номинальная подача по дизельному топливу для исполнения 7,5 кВт | 36 м³/ч |
| Номинальная подача по бензину для исполнения 7,5 кВт | 39 м³/ч |
| Номинальная подача по воде для исполнения 11 кВт | 50 м³/ч |
| Номинальная подача по дизельному топливу для исполнения 11 кВт | 60 м³/ч |
| Номинальная подача по бензину для исполнения 11 кВт | 65 м³/ч |
| Напор | 30 м ±10% |
| Рабочий диапазон подачи по воде для исполнения 7,5 кВт | 9–45 м³/ч |
| Рабочий диапазон подачи по воде для исполнения 11 кВт | 50–85 м³/ч |
| Допускаемый кавитационный запас | не более 4,5 м |
| Мощность электродвигателя | 7,5 или 11 кВт, в зависимости от исполнения |
| Частота вращения | 2900–3000 об/мин |
| Напряжение питания | 380 В |
| Уплотнение вала | одинарное торцовое с дополнительным манжетным или двойное торцовое с системой обеспечения |
| Диаметр всасывающего патрубка | 80 мм |
| Диаметр напорного патрубка | 65 мм |
| Условный диаметр рабочего колеса | 165 мм |
| Габаритные размеры | 740 × 350 × 500 мм или 700 × 370 × 500 мм, в зависимости от исполнения |
| Масса | 105 или 115 кг, в зависимости от исполнения |
Монтаж и применение
При установке КМН 80-65-165 всасывающий и напорный трубопроводы должны иметь собственные опоры, чтобы нагрузка от трубопровода не передавалась на патрубки электронасоса. Перед пуском необходимо проверить заполнение проточной части, герметичность соединений, направление вращения электродвигателя и состояние уплотнительного узла.
Применение и подбор
При подборе насоса КМН 80-65-165 учитывают тип перекачиваемой среды, плотность, вязкость, наличие механических включений, требуемую подачу, напор, исполнение электродвигателя и тип уплотнения. Для эксплуатации на АЗС, нефтебазах и складах ГСМ также проверяют взрывозащиту, заземление, запорно-регулирующую арматуру и требования безопасности при работе с нефтепродуктами.
