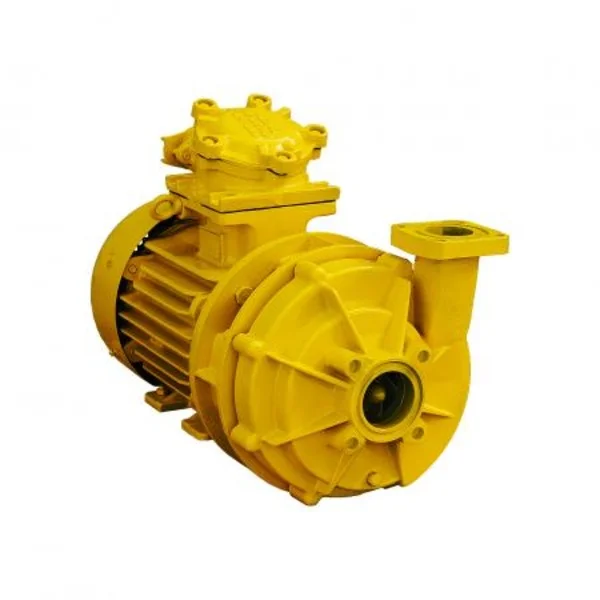

Насос КМН 80-65-175
- Быстрая доставка
По России и СНГ - Гарантия качества
Официальные поставки - Подбор
помощь менеджера
Запчасти
Документация
Описание
Насос КМН 80-65-175 — центробежный консольный моноблочный электронасос для перекачивания светлых нефтепродуктов и технических спиртов. Применяется в технологических линиях АЗС, нефтебаз, складов ГСМ, перекачивающих станций и объектов хранения топлива.
Область применения
КМН 80-65-175 используют для подачи и перекачивания бензина, дизельного топлива, керосина, светлых нефтепродуктов и технических спиртов в стационарных системах. Насос подходит для технологических линий слива, налива, циркуляции и перекачки продукта между емкостями.
Электронасос рассчитан на работу с жидкостями плотностью 0,7–1,0 г/см³ и кинематической вязкостью до 20 сСт. Перекачиваемая среда должна соответствовать требованиям по содержанию механических включений и размеру частиц.
Назначение
Насос обеспечивает перекачивание нефтепродуктов по трубопроводной линии с подачей до 50 м³/ч и напором до 30 м. Консольно-моноблочная конструкция объединяет насосную часть и электродвигатель в одном агрегате, что упрощает монтаж и обслуживание по сравнению с раздельными насосными агрегатами на раме.
Особенности
- центробежное консольное моноблочное исполнение;
- горизонтальная одноступенчатая конструкция;
- подача 50 м³/ч;
- напор 30 м;
- электродвигатель мощностью 11 кВт;
- питание от трехфазной сети 380 В;
- применение для бензина, дизельного топлива, керосина и технических спиртов;
- диаметр входного патрубка 80 мм и выходного патрубка 65 мм.
Технические характеристики
| Параметр | Значение |
| Тип насоса | центробежный консольный моноблочный электронасос |
| Исполнение | горизонтальное, одноступенчатое, моноблочное |
| Рабочие среды | бензин, дизельное топливо, керосин, светлые нефтепродукты, технические спирты |
| Плотность перекачиваемой среды | 0,7–1,0 г/см³ |
| Кинематическая вязкость | до 20 сСт |
| Температура перекачиваемой жидкости | от -30 до +60 °C; для отдельных исполнений от -50 до +45 °C |
| Содержание твердых необразивных включений | не более 0,01% |
| Размер твердых частиц | не более 0,2 мм |
| Подача | 50 м³/ч |
| Напор | 30 м |
| КПД насоса | 45% |
| Допускаемый кавитационный запас | не более 4,5 м |
| Мощность электродвигателя | 11 кВт |
| Частота вращения | 2900 об/мин |
| Напряжение питания | 380 В |
| Частота сети | 50 Гц |
| Диаметр всасывающего патрубка | 80 мм |
| Диаметр напорного патрубка | 65 мм |
| Условный диаметр рабочего колеса | 175 мм |
| Габаритные размеры | 750 × 360 × 510 мм или 750 × 370 × 540 мм, в зависимости от исполнения |
| Масса | 120 кг |
Монтаж и применение
При установке КМН 80-65-175 всасывающий и напорный трубопроводы должны иметь собственные опоры, чтобы нагрузка от трубопровода не передавалась на патрубки электронасоса. Перед пуском необходимо проверить заполнение проточной части, герметичность соединений и соответствие направления вращения электродвигателя.
Применение и подбор
При подборе насоса КМН 80-65-175 учитывают тип перекачиваемой среды, плотность, вязкость, наличие механических включений, требуемую подачу, напор, кавитационный запас и диаметры подключаемых трубопроводов. Для эксплуатации на АЗС, нефтебазах и складах ГСМ также проверяют взрывозащищенное исполнение электродвигателя, заземление, запорно-регулирующую арматуру и требования безопасности при работе с нефтепродуктами.
