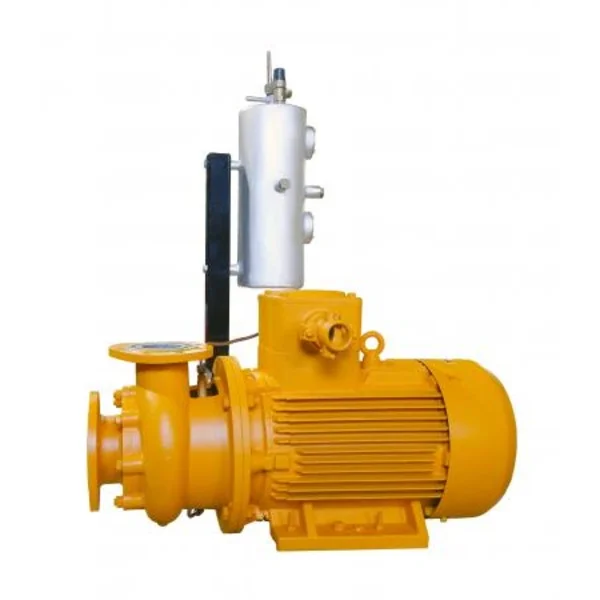

Насос КМН 125-100-160 2Г СО — центробежный консольный моноблочный электронасос для перекачивания светлых нефтепродуктов и технических спиртов. Применяется в технологических линиях АЗС, нефтебаз, складов ГСМ, перекачивающих станций и объектов хранения топлива.
Область применения
КМН 125-100-160 2Г СО используют для подачи и перекачивания бензина, дизельного топлива, керосина, светлых нефтепродуктов и технических спиртов в стационарных системах. Насос подходит для технологических линий слива, налива, циркуляции и перекачки продукта между емкостями.
Исполнение 2Г СО применяется там, где требуется двойное торцовое уплотнение с системой обеспечения. Такая конструкция используется для повышения герметичности узла вала при работе с жидкостями, пары которых могут образовывать взрывоопасные смеси с воздухом.
Назначение
Насос обеспечивает перекачивание нефтепродуктов по трубопроводной линии с рабочим диапазоном подачи 77–205 м³/ч и напором 22–28 м. Моноблочная конструкция объединяет насосную часть и электродвигатель в одном агрегате, что упрощает монтаж и обслуживание по сравнению с раздельными насосными агрегатами на раме.
Особенности
- центробежное консольное моноблочное исполнение;
- горизонтальная одноступенчатая конструкция;
- двойное торцовое уплотнение с системой обеспечения;
- система гидравлической разгрузки осевой силы;
- проточная часть из коррозионностойкого алюминиевого сплава;
- комплектация взрывозащищенным электродвигателем;
- применение для бензина, дизельного топлива, керосина и технических спиртов;
- входной патрубок 125 мм и выходной патрубок 100 мм.
Технические характеристики
| Параметр | Значение |
| Тип насоса | центробежный консольный моноблочный электронасос |
| Исполнение | горизонтальное, одноступенчатое, моноблочное |
| Рабочие среды | светлые нефтепродукты, бензин, дизельное топливо, керосин, технические спирты |
| Плотность перекачиваемой среды | 0,71–1,0 г/см³ |
| Кинематическая вязкость | до 20 сСт |
| Температура перекачиваемой жидкости | от -50 до +45 °C |
| Содержание твердых включений | не более 0,01% по массе |
| Размер твердых частиц | не более 0,2 мм |
| Номинальная подача по воде | 160 м³/ч |
| Номинальная подача по дизельному топливу | 192 м³/ч |
| Номинальная подача по бензину | 208 м³/ч |
| Рабочий диапазон подачи | 77–205 м³/ч |
| Напор | 22–28 м |
| Номинальный напор | 30 м ±10% |
| КПД насоса | 60% |
| Допускаемый кавитационный запас | не более 4,5 м |
| Мощность электродвигателя | 22 кВт |
| Частота вращения | 2900 об/мин |
| Напряжение питания | 380 В |
| Уплотнение вала | двойное торцовое с системой обеспечения |
| Диаметр всасывающего патрубка | 125 мм |
| Диаметр напорного патрубка | 100 мм |
| Условный диаметр рабочего колеса | 160 мм |
| Габаритные размеры | 880 × 550 × 1000 мм |
| Масса | 255 кг |
Монтаж и применение
При установке КМН 125-100-160 2Г СО всасывающий и напорный трубопроводы должны иметь собственные опоры, чтобы нагрузка от трубопровода не передавалась на патрубки электронасоса. Перед пуском необходимо проверить заполнение проточной части, герметичность соединений, направление вращения электродвигателя и состояние системы обеспечения двойного торцового уплотнения.
Применение и подбор
При подборе насоса КМН 125-100-160 2Г СО учитывают тип перекачиваемой среды, плотность, вязкость, наличие механических включений, требуемую подачу, напор, мощность электродвигателя и исполнение уплотнительного узла. Для эксплуатации на АЗС, нефтебазах и складах ГСМ также проверяют взрывозащищенное исполнение электродвигателя, заземление, запорно-регулирующую арматуру и требования безопасности при работе с нефтепродуктами.
